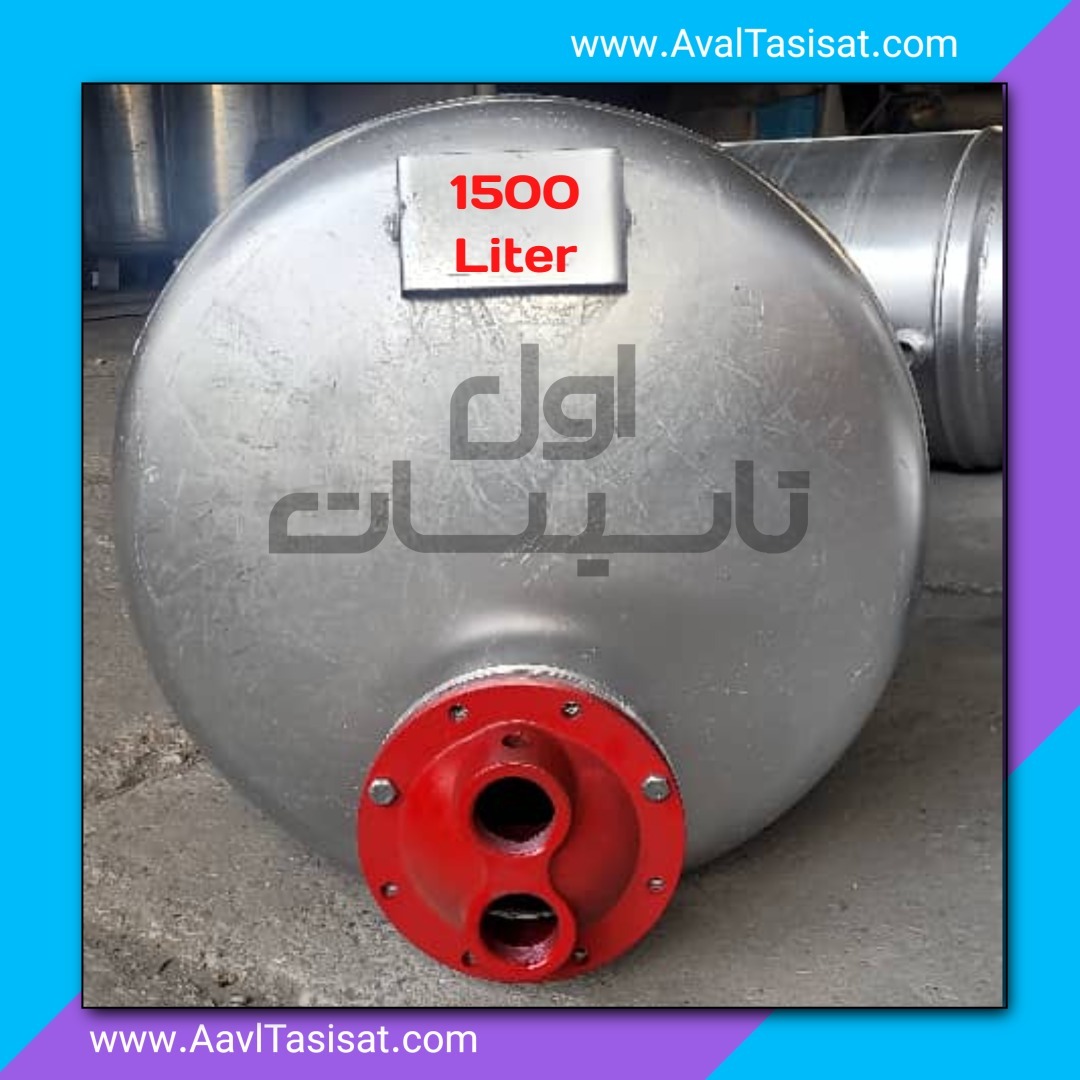

منبع کویل دار افقی ( خوابیده ) 1500 لیتر ورق 6 میل
۴۸,۸۰۰,۰۰۰ تومان
گارانتی 3 ساله ترموسافت
- منطبق بر استاندارد ASHREA جهت محاسبه بار حرارتی و حجم منبع کویل دار
- منطبق بر استاندارد TEMA جهت طراحی و محاسبه سطح حرارتی کویل مسی مخزن
- منطبق بر استاندارد ASME جهت طراحی و محاسبه ضخامت، جنس و اجزای مخزن
- عدسی مخزن از نوع Torrispherical و با عمق مناسب می باشد.
- انجام تست های virtual test, Hydro بر روی تمامی مخازن
- شامل دریچه بازدید برحسب سفارش.
- پوشش رنگ اپوکسی در سطوح داخلی مخازن کربن استیل.
- رنگهای پلی آمید یا اپوکسی برای رنگ آمیزی سطوح خارجی مخازن کربن استیل.
- پوشش رنگ زینک ریچ اپوکسی برای خطوط جوش داخلی و رنگ زینک کرومات برای خطوط جوش خارجی در مخازن گالوانیزه.
- اداری با سطح حرارتی 19ft2 / آپارتمانی با سطح حرارتی 28ft2 / استخر با سطح حرارتی 46ft2
افزودن به سبد خرید
مشخصات محصول
| نوع منبع | افقی |
|---|---|
| حجم منبع | 1500 لیتر |
کاتالوگ
کاتالوگ منبع کویل دار افقی ( خوابیده ) 1500 لیتر ورق 6 میل
نام دستگاه | منبع کویل دار افقی (خوابیده) |
جنس بدنه دستگاه | گالوانیزه گرم ساخت کارخانه فولاد مبارکه اصفهان |
ظرفیت | 1500 لیتر |
قطر بدنه | 100 سانتی متر |
طول جوش تا جوش | 200 سانتی متر |
طول کامل | 240 سانتی متر |
ضخامت بدنه دستگاه | 6 میلی متر |
ضخامت عدسی | 6 میلی متر |
نوع عدسی | Torrispherical (عدسی عمیق لبه دار) |
فشار کاری | 4 بار |
فشار تست هیدروستاتیک | 6 بار |
دمای کاری مخزن | 60 درجه سانتیگراد |
جنس کویل | لوله های مسی 19 میلی متر |
توضیحات تکمیلی
ظرفیت دستگاه 1500 لیتر و قطر بدنه آن 100 سانتی متر می باشد.
طول جوش تا جوش این منبع 200 سانتی متر و طول کامل آن 240 سانتی متر می باشد
عدسی از نوع عدسی عمیق لبه دار (Torrispherical) و به ضخامت 6 میلی متر می باشد.
فشار کاری دستگاه 4 بار و فشار تست آن 6 بار می باشد.
دمای کاری مخزن 60 درجه سانتی گراد است.
کویل منبع از جنس مس و با قطر 3/4 اینچ می باشد.
ویژگی ها
مخزن اصلی منبع کویل دار ساخت شرکت ترموسافت معمولا از جنس کربن استیل، استنلس استیل و یا گالوانیزه ساخته می شود. طراحی و ساخت این مخازن ، بر اساس استاندارد های معتبر جهانی انجام می شود. کویل منبع کویل دارنیز عمدتا از جنس مس و یا استنلس استیل تولید می گردد و دارای انواع مختلفی است، که مدل حلزونی و یوشکل فراوان ترین نوع آنها است.
کاربرد ها
منبع کویل دار نوعی مخزن از جنس فولاد است که برای تولید، ذخیره و گرمایش آب بهداشتی ساختمان ها بکاربرده می شود. کارکرد منبع کویل دار به این صورت است که ابتدا آب سرد وارد مخزن شده سپس بوسیله یک کویل عمل گرمایش روی آن صورت می گیرد. کویل این مخازن غالبا از جنس مس است و داخل آن آب داغ دیگ جریان دارد که باعث گرم شدن کویل و در نتیجه آب بهداشتی اطراف آن می شود.
محاسبه مخزن کویل دار عمودی و افقی (ایستاده/خوابیده)
| در نرم افزار محاسبه مخزن آبگرم کویلدار ساختمان مسکونی، میزان ظرفیت حرارتی و ابعاد مخزن جهت تأمین آبگرم ساختمان، برای دو مدل مخازن عمودی و افقی محاسبه می گردد. (بیشتر بدانید) |
فیلم آموزشی محاسبه مخزن کویل دار عمودی و افقی (ایستاده/خوابیده)
| فیلم آموزشی محاسبه مخزن آبگرم کویلدار ساختمان مسکونی، میزان ظرفیت حرارتی و ابعاد مخزن جهت تأمین آبگرم ساختمان، برای دو مدل مخازن عمودی و افقی محاسبه می گردد. (بیشتر بدانید) |
مقاله محاسبه مخزن کویل دار عمودی و افقی (ایستاده/خوابیده)
| تامین آب بهداشتی و گرم برای شستشو همواره یکی از مهمترین نیازهای بشر بوده است. در عصر جدید و گسترش ساختمان سازی، ایجاد تاسیساتی جهت تولید آبگرم بهداشتی در ساختمانها ضروری بنظر می رسید. یکی از تجهیزات تاسیساتی که برای تولید آب بهداشتی نیاز است منبع آبگرم می باشد. بنابراین ما در این مقاله به توصیف منبع آبگرم،انواع منبع آبگرم و تفاوتهای آنها اشاره کرده و یکی از پرکاربردترین آنها یعنی منبع کویل دار را معرفی می نماییم. سپس برای سهولت در محاسبه ظرفیت و دبی منبع کویلدار ، نرم افزار محاسبه مخزن کویلدار در سایت ترموسافت (لینک زیر) را به شما معرفی می کنیم. |
