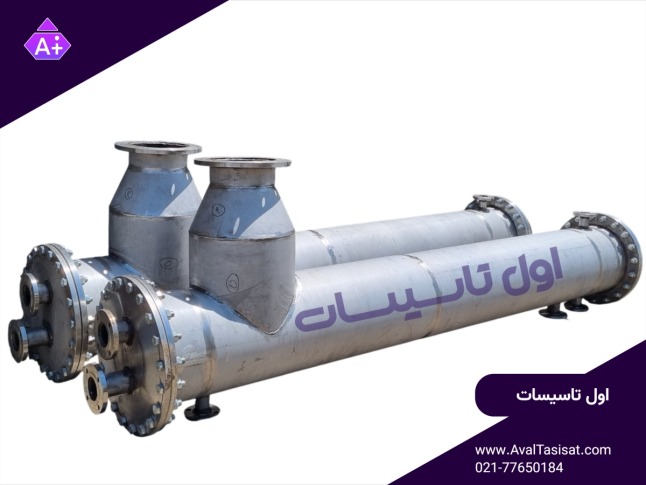

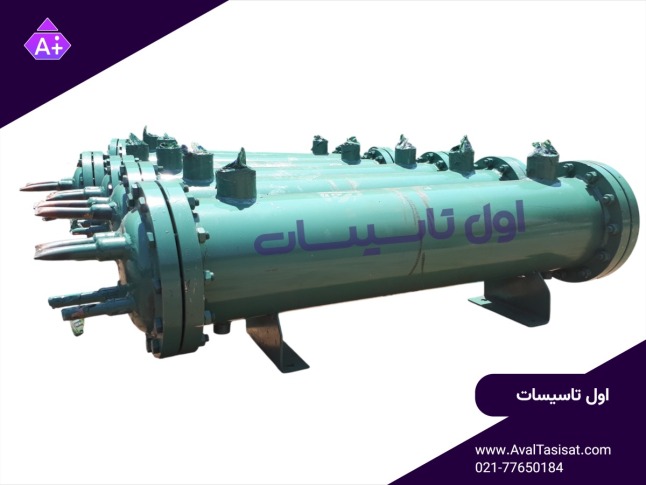

تولید کننده و سازنده اواپراتور (Evaporator)

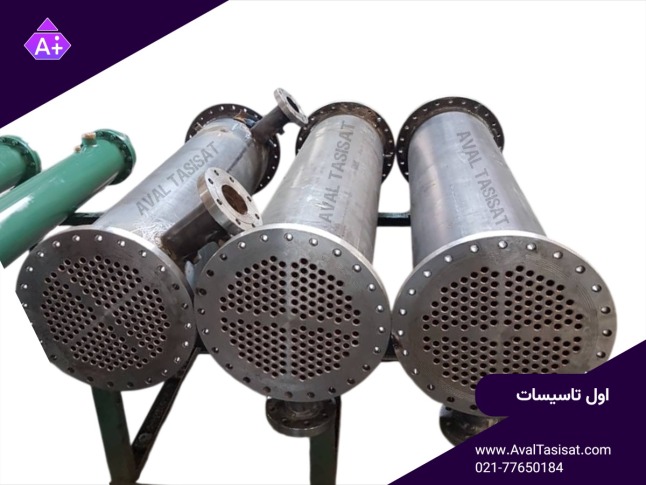

​نمای کارخانه

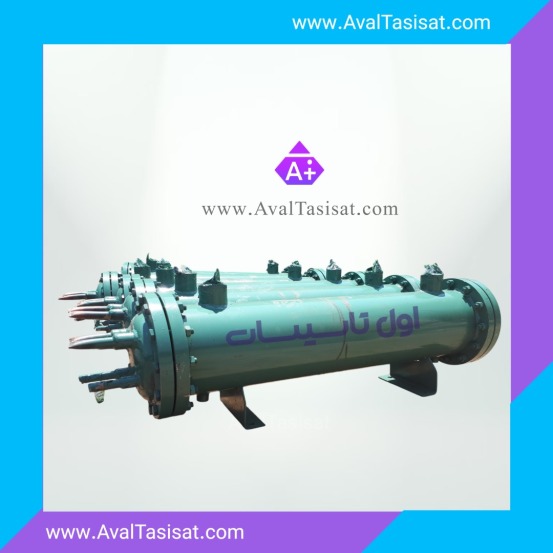

اواپراتور پوسته و لوله چیست؟

اول تاسیسات، تولیدکننده و سازنده تخصصی انواع اواپراتور پوسته و لوله، این تجهیزات را بر اساس ظرفیت سرمایشی، نوع مبرد، شرایط کاری و مشخصات فنی هر پروژه طراحی و تولید می‌کند. تجربه در ساخت تجهیزات تاسیساتی و امکان تولید سفارشی، باعث شده اواپراتورهای پوسته و لوله اول تاسیسات برای پروژه‌های مختلف صنعتی، برودتی و تهویه مطبوع قابل طراحی و اجرا باشند.اواپراتور پوسته لوله نوعی مبدل حرارتی پوسته و لوله است که در آن یک دسته لوله (Tube Bundle) درون یک پوسته استوانه‌ای (Shell) قرار گرفته است. یکی از سیال‌ها (معمولاً مبرد) درون لوله‌ها یا اطراف آنها جریان می‌یابد و سیال دیگر (معمولاً آب یا سیال فرآیندی) در سمت دیگر قرار می‌گیرد. انتقال حرارت از طریق دیواره لوله‌ها انجام می‌شود و مبرد با جذب حرارت تبخیر می‌گردد.
نکته مهم این است که بسته به طراحی سیستم، مبرد می‌تواند در سمت پوسته یا سمت تیوب قرار گیرد. این موضوع تأثیر مستقیمی بر نوع اواپراتور(Flooded یا DX) دارد که در بخش‌های بعدی به تفصیل بررسی خواهد شد.
​​​​​​​

اجزای اصلی اواپراتور شل اند تیوب

اواپراتور پوسته لوله از اجزای زیر تشکیل شده است:

نحوه عملکرد اواپراتور شل اند تیوب

عملکرد اواپراتور پوسته لوله را می‌توان در چند مرحله ساده تشریح کرد:
مرحله اول – ورود سیالات: مبرد مایع با فشار پایین از طریق شیر انبساط وارد اواپراتور می‌شود. هم‌زمان، سیال گرم‌تر (مثلاً آب برگشتی از چیلر) از سمت دیگر وارد می‌شود.
مرحله دوم – انتقال حرارت: اختلاف دما بین مبرد سرد و سیال گرم، باعث جریان حرارت از سیال گرم به مبرد از طریق دیواره لوله‌ها می‌شود. بافل‌ها با ایجاد تلاطم در جریان سیال سمت پوسته، ضریب انتقال حرارت را بهبود می‌بخشند.
مرحله سوم – تبخیر مبرد: مبرد با جذب حرارت، به‌تدریج تبخیر شده و از حالت مایع به بخار تبدیل می‌شود. این تغییر فاز، مقدار قابل‌توجهی حرارت (گرمای نهان تبخیر) را جذب می‌کند.
مرحله چهارم – خروج: سیال خنک‌شده (آب سرد یا سیال فرآیندی) از اواپراتور خارج شده و به مدار مصرف‌کننده ارسال می‌شود. بخار مبرد نیز از قسمت خروجی خارج شده و به سمت کمپرسور می‌رود.​​​​​​​

مفاهیم کلیدی در عملکرد اواپراتور

•    انتقال حرارت (Heat Transfer): فرایند اصلی در اواپراتور که بر اساس اختلاف دما و ضریب انتقال حرارت صورت می‌گیرد.
•    دمای تبخیر (Evaporation Temperature): دمایی که مبرد در آن تبخیر می‌شود و مستقیماً بر ظرفیت سرمایشی تأثیر دارد.
•    LMTD (Log Mean Temperature Difference): اختلاف دمای میانگین لگاریتمی بین دو سیال که در محاسبات انتقال حرارت استفاده می‌شود.
•    ضریب انتقال حرارت (Heat Transfer Coefficient): معیاری از سهولت انتقال حرارت بین سیال و دیواره لوله که به خواص سیال، سرعت جریان و هندسه بستگی دارد.
•    Fouling: رسوب‌گیری سطح لوله‌ها که با افزایش مقاومت حرارتی، راندمان را کاهش می‌دهد.

اجزای اواپراتور پوسته و لوله

پوسته (Shell):
پوسته، محفظه اصلی اواپراتور است که معمولاً از فولاد کربنی (مانند ST37) ساخته می‌شود. در کاربردهای با سیالات خورنده، از فولادهای زنگ‌نزن یا پوشش‌های محافظ استفاده می‌شود. پوسته باید بر اساس فشار طراحی و استانداردهای مربوطه (مانند ASME Section VIII) محاسبه و ساخته شود.

لوله‌ها (Tubes):
لوله‌ها قلب انتقال حرارت اواپراتور هستند. جنس، قطر، ضخامت و آرایش لوله‌ها تأثیر مستقیمی بر عملکرد دارد:
•    جنس: مس (رسانایی حرارتی بالا، مناسب برای مبردهای معمولی)، فولاد زنگ‌نزن (مقاوم در برابر خوردگی، مناسب برای سیالات شیمیایی)، Cupro-Nickel (مقاوم در برابر آب دریا و کلراید).
•    قطر: معمولاً ۵/۸ اینچ یا ۳/۴ اینچ.
•    آرایش: مثلثی (Triangular) یا مربعی (Square) که بر افت فشار و قابلیت تمیزکاری تأثیر می‌گذارد.

​​​​​​​تیوب‌شیت (Tube Sheet):
تیوب‌شیت صفحه‌ای است که لوله‌ها در آن قرار می‌گیرند و وظیفه جداسازی سیال سمت پوسته از سیال سمت تیوب را بر عهده دارد. اتصال لوله‌ها به تیوب‌شیت معمولاً با روش اکسپند (Expanding) یا جوشکاری انجام می‌شود. در ساخت باکیفیت، از اکسپند کنترل‌گشتاور برای جلوگیری از نشتی استفاده می‌شود.

بافل‌ها (Baffles):
بافل‌ها صفحاتی هستند که درون پوسته قرار می‌گیرند و وظایف زیر را دارند:
•    هدایت جریان سیال به‌صورت عرضی روی لوله‌ها
•    افزایش تلاطم و در نتیجه افزایش ضریب انتقال حرارت
•    نگهداری لوله‌ها در محل خود و جلوگیری از ارتعاش
•    کاهش فاصله مؤثر برای افزایش سرعت جریان
جنس بافل‌ها معمولاً از PTFE، PP یا فلز است. فاصله بافل‌ها معمولاً بین ۱۵ تا ۲۰ سانتیمتر است.

هد و کانال (Head and Channel):
هدها در انتهای لوله‌ها قرار می‌گیرند و جریان سیال سمت تیوب را هدایت می‌کنند. انواع متداول هد عبارتند از:
•    نوع BEM: هد ثابت در هر دو طرف
•    نوع AEW: هد جداشونده با فلنج
​​​​​​​

انواع اواپراتور پوسته و لوله

انواع اواپراتور پوسته و لوله بر اساس ساختار مکانیکی

الف) Fixed Tube Sheet (تیوب‌شیت ثابت)
در این نوع، تیوب‌شیت‌ها در دو طرف به پوسته جوش داده شده‌اند و لوله‌ها ثابت هستند.
•    مزایا: ساده‌ترین و اقتصادی‌ترین طراحی
•    معایب: عدم امکان تمیزکاری مکانیکی سمت پوسته؛ تحمل محدود در برابر اختلاف دمای بالا
•    کاربرد: سیالات تمیز با اختلاف دمای محدود

ب) U-Tube (لوله U شکل)
لوله‌ها به شکل U خم شده و تنها به یک تیوب‌شیت متصل هستند.
•    مزایا: امکان خارج کردن باندل لوله از پوسته برای بازرسی و تمیزکاری؛ جبران انبساط حرارتی
•    معایب: تمیزکاری داخلی لوله‌های U شکل دشوارتر است
•    کاربرد: کاربردهای با رسوب‌گذاری در سمت تیوب، سیستم‌های بخار و فرآیندی

​​​​​​​ج) Floating Head (سر شناور)
یک تیوب‌شیت ثابت و دیگری شناور است که می‌تواند در جهت محوری حرکت کند.
•    مزایا: جبران کامل انبساط حرارتی؛ امکان خارج کردن کامل باندل؛ تمیزکاری هر دو سمت
•    معایب: پیچیدگی بیشتر و هزینه بالاتر
•    کاربرد: اختلاف دمای بالا، کاربردهای حیاتی فرآیندی

الف) Flooded Evaporator (اواپراتور غرقابی)
در این نوع، مبرد سمت پوسته قرار دارد و لوله‌ها به‌طور کامل در مبرد مایع غرق شده‌اند.
•    مبرد مایع سطح انتقال حرارت را به‌طور کامل پوشش می‌دهد.
•    راندمان حرارتی بسیار بالا
•    مناسب برای کاربردهای صنعتی با بار سرمایشی بالا و مداوم
•    نیاز به سیستم بازگشت روغن

ب) DX Evaporator (اواپراتور انبساط مستقیم)
در این نوع، مبرد سمت تیوب جریان دارد و آب یا سیال دیگر در سمت پوسته است.
•    شارژ مبرد کمتر
•    پاسخ سریع به تغییرات بار
•    طراحی فشرده و مقرون‌به‌صرفه
•    مناسب برای سیستم‌های packaged و تجهیزات OEM

​​​​​​​ج) Falling Film Evaporator (اواپراتور فیلم نازل)
مبرد به‌صورت یک لایه نازک روی سطح لوله‌ها جریان می‌یابد و در حین حرکت رو به پایین تبخیر می‌شود.
•    شارژ مبرد بسیار کم
•    راندمان بالا در اختلاف دمای کم
•    مناسب برای مبردهای گران‌قیمت یا تحت نظارت
​​​​​​​

انواع اواپراتور پوسته و لوله ساخت اول تاسیسات بر اساس نحوه تغذیه مبرد

تفاوت اواپراتور Flooded و DX

این دو نوع اواپراتور از پرکاربردترین انواع در سیستم‌های برودتی هستند. درک تفاوت‌های آنها برای انتخاب صحیح ضروری است:

چه زمانی اواپراتور Flooded انتخاب مناسبی است؟

•    ظرفیت‌های بالا (بالای ۱۰۰ تن تبرید)
•    کاربردهای صنعتی با بار سرمایشی ثابت
•    سیستم‌هایی که راندمان انرژی اولویت دار

چه زمانی اواپراتور DX انتخاب مناسبی است؟

•    ظرفیت‌های متوسط و پایین
•    سیستم‌های تهویه مطبوع تجاری
•    کاربردهایی که محدودیت شارژ مبرد دارند
•    پروژه‌هایی که پاسخ سریع به تغییرات بار نیاز دارن

کاربردهای اواپراتور پوسته و لوله

اواپراتور پوسته لوله در صنایع و کاربردهای متعددی استفاده می‌شود:

•    قابلیت تحمل فشارهای بالا (تا ۳۰۰+ بار)
•    تحمل دماهای بالا (بیش از ۴۰۰ درجه سانتی‌گراد)
•    ظرفیت‌های بسیار بالا
•    امکان استفاده با طیف گسترده‌ای از مبردها و سیالات
•    قابلیت طراحی با مواد مختلف متناسب با سیال
•    طول عمر بالا و قابلیت اطمینا

چرا در این کاربردها اواپراتور پوسته و لوله انتخاب می‌شود؟

مزایا و معایب اواپراتور پوسته و لوله

مزایای اواپراتور پوسته و لوله
1.    استحکام مکانیکی بالا: طراحی پوسته و لوله باعث مقاومت عالی در برابر فشار و تنش‌های مکانیکی می‌شود.
2.    قابلیت کار در ظرفیت‌های بالا: مناسب برای پروژه‌های بزرگ صنعتی با نیاز سرمایشی بالا.
3.    تعمیرپذیری: انواع با باندل قابل‌خروج (U-Tube و Floating Head) امکان تعمیر و تعویض لوله‌ها را فراهم می‌کنند.
4.    طراحی سفارشی: امکان تنظیم ابعاد، جنس، تعداد پاس‌ها و سایر پارامترها بر اساس نیاز پروژه.
5.    عمر کاری مناسب: با طراحی و نگهداری صحیح، سال‌ها کارکرد قابل‌اطمینان دارد.
6.    سازگاری با سیالات مختلف: امکان انتخاب متریال مناسب برای طیف گسترده‌ای از سیالات.
7.    مناسب برای جریان دو فازی: قابلیت کار با مبرد در حالت مایع-بخار.

معایب اواپراتور پوسته و لوله
1.    وزن و ابعاد نسبتاً زیاد: در مقایسه با مبدل‌های صفحه‌ای، فضای بیشتری اشغال می‌کنند.
2.    نیاز به فضای نصب: به دلیل ابعاد بزرگ، نیاز به فضای کافی برای نصب و نگهداری دارند.
3.    احتمال Fouling: رسوب‌گیری سطح لوله‌ها می‌تواند راندمان را کاهش دهد.
4.    هزینه اولیه بالاتر: در ظرفیت‌های کوچک تا متوسط، نسبت به مبدل‌های صفحه‌ای هزینه بیشتری دارند.
5.    حساسیت به طراحی: عملکرد بهینه نیازمند محاسبات دقیق و انتخاب صحیح پارامترهاست.

عوامل موثر بر طراحی و انتخاب اواپراتور

انتخاب اواپراتور پوسته لوله ساخت شرکت اول تاسیسات صرفاً بر اساس ظرفیت اسمی انجام نمی‌شود. عوامل متعددی در طراحی و انتخاب این تجهیز تأثیرگذارند:​​​​​​​

پارامترهای حرارتی و سیالی اواپراتور
•    ظرفیت سرمایشی مورد نیاز (Q): بر حسب کیلووات یا تن تبرید
•    دبی سیال: میزان جریان سیال (آب یا فرآیندی) بر حسب مترمکعب بر ساعت
•    دمای ورودی و خروجی سیال: تعیین‌کننده ΔT و بار حرارتی
•    دمای تبخیر مبرد: تأثیر مستقیم بر راندمان و انتخاب کمپرسور
•    نوع مبرد: R22، R134a، R407C، R410A، R404A، آمونیاک و غیره
•    نوع سیال: آب، گلیکول، روغن، سیالات شیمیایی

پارامترهای مکانیکی و طراحی اواپراتور
•    فشار کاری: طراحی پوسته و لوله‌ها باید بر اساس حداکثر فشار کاری باشد
•    ضریب انتقال حرارت (U): وابسته به خواص سیال، سرعت و هندسه
•    افت فشار مجاز: هم در سمت پوسته و هم در سمت تیوب
•    ضریب رسوب‌گذاری (Fouling Factor): بر اساس نوع سیال و کیفیت آب
•    جنس لوله و پوسته: بر اساس خوردگی، دما و فشار
•    قطر و طول لوله: تأثیر بر سطح انتقال حرارت و افت فشار
•    تعداد پاس‌ها (Pass): تعداد دفعات عبور سیال از طول مبدل
•    آرایش لوله‌ها: مثلثی یا مربعی
•    فاصله بافل‌ها: تأثیر بر سرعت و ضریب انتقال حرارت
•    سطح انتقال حرارت مورد نیاز: محاسبه شده از روابط انتقال حرارت

​​​​​​​شرایط محیطی و عملیاتی اواپراتور
•    دمای محیط: تأثیر بر عملکرد و انتخاب عایق
•    رطوبت: تأثیر بر خوردگی و انتخاب پوشش
•    دسترسی برای نگهداری: تأثیر بر انتخاب نوع (Fixed، U-Tube یا Floating Head)

انتخاب جنس اواپراتور

انتخاب جنس مناسب برای پوسته و لوله‌ها یکی از مهم‌ترین تصمیمات در طراحی اواپراتور است:

نکات کلیدی در انتخاب جنس اواپراتور

•    خوردگی: سیالات خورنده نیازمند فولاد زنگ‌نزن یا آلیاژهای خاص هستند.
•    سازگاری با مبرد: برخی مبردها با مس واکنش نشان می‌دهند (مانند آمونیاک).
•    کیفیت آب: آب سخت با رسوب‌گذاری بالا نیاز به جنس‌های با مقاومت بیشتر دارد.
•    کلراید: حتی مقادیر کم کلراید می‌تواند به فولاد زنگ‌نزن ۳۰۴ آسیب بزند؛ در چنین مواردی از ۳۱۶L یا Cupro-Nickel استفاده می‌شود.
•    دمای کاری: دماهای بالا نیازمند آلیاژهای مقاوم به حرارت هستند.
•    فشار کاری: فشارهای بالا نیازمند ضخامت‌های بیشتر و جنس‌های با استحکام بالا.

استانداردهای طراحی و ساخت اواپراتور

اول تاسیسات سازنده برتر اواپراتور های پوسته لوله، طراحی و ساخت تمامی محصولات خودرا باید بر اساس استانداردهای معتبر بین‌المللی انجام می‌دهد:

TEMA (Tubular Exchanger Manufacturers Association):
استاندارد TEMA جامع‌ترین مرجع برای طراحی مبدل‌های پوسته و لوله است که از سال ۱۹۳۹ تاکنون به‌روز می‌شود. این استاندارد مبدل‌ها را به سه کلاس تقسیم می‌کند:
•     کلاس C  عمومی : برای کاربردهای معمولی صنعتی با فشار و دمای متوسط
•    کلاس N شیمیایی : برای سیالات خورنده و فرآیندهای حساس شیمیایی
•    کلاس R پالایشگاهی : برای شرایط سخت عملیاتی در پالایشگاه‌ها

ASME (American Society of Mechanical Engineers):
•    ASME Section VIII Division 1: طراحی و ساخت مخازن تحت فشار
•    ASME Section II: مشخصات مواد و تنش‌های مجاز

سایر استانداردهای طراحی و ساخت اواپراتور:
•    ASME B16.5 و B16.47: فلنج‌ها و اتصالات
•    استانداردهای متریال: ASTM برای لوله‌ها و صفحات
•    استانداردهای جوشکاری: AWS و ASME Section IX
•    تست‌های غیرمخرب (NDT): مطابق با ASME Section V
رعایت این استانداردها تضمین‌کننده ایمنی، دوام و قابلیت اطمینان تجهیز است.

تست و بازرسی اواپراتور پوسته و لوله

کنترل کیفیت اواپراتور شامل مراحل زیر است:

​​​​​​​۱. بازرسی چشمی (Visual Inspection): بررسی عیوب سطحی، کیفیت جوش‌ها، یکنواختی پوشش و سلامت کلی تجهیز.

۲. بازرسی ابعادی (Dimensional Inspection): کنترل ابعاد، تلرانس‌ها، فاصله بافل‌ها و alignment لوله‌ها.

۳. تست هیدرواستاتیک (Hydrostatic Test):
•    پر کردن تجهیز با آب و اعمال فشار ۱٫۳ برابر حداکثر فشار کاری یا ۱٫۵ برابر فشار طراحی
•    معمولاً با فشار ۲۵۰ PSI به مدت ۲۴ ساعت
•    بررسی نشتی و تغییر شکل‌های دائمی

۴. تست نشتی (Leak Test): بررسی نشتی در اتصالات لوله‌ها به تیوب‌شیت و جوش‌ها.

۵. تست‌های غیرمخرب (NDT):
•    تست التراسونیک (UT): بررسی ضخامت و عیوب داخلی
•    تست ذرات مغناطیسی (MT): بررسی ترک‌های سطحی در مواد فرومغناطیس
•    تست نفوذ مایع (PT): بررسی ترک‌های سطحی
•    تست رادیوگرافی (RT): بررسی عیوب داخلی جوش‌ها

۶. کنترل اتصال لوله به تیوب‌شیت (Tube-to-Tubesheet Joint): بررسی کیفیت اکسپند یا جوش لوله‌ها به تیوب‌شیت برای اطمینان از عدم نشتی.

رسوب‌گیری و نگهداری اواپراتور

Fouling چیست و چه تأثیری دارد؟
رسوب‌گذاری (Fouling) یکی از مهم‌ترین چالش‌های بهره‌برداری از اواپراتورهای پوسته لوله است. رسوب‌ها با تشکیل لایه‌ای روی سطح لوله‌ها، مقاومت حرارتی را افزایش داده و راندمان را کاهش می‌دهند.
نشانه‌های رسوب‌گذاری:
•    افزایش افت فشار در هر دو سمت
•    کاهش ظرفیت انتقال حرارت (ناتوانی در رسیدن به دمای خروجی مورد نظر)
•    افزایش Approach Temperature (اختلاف دمای خروجی آب با دمای تبخیر مبرد)
•    کاهش راندمان کلی سیستم
•    افزایش مصرف انرژی کمپرسور

روش‌های نگهداری و تمیزکاری اواپراتور

۱. تمیزکاری مکانیکی (Mechanical Cleaning)
•    استفاده از برس‌های مخصوص لوله (Tube Brushing)
•    مناسب برای رسوب‌های نرم و چسبنده
•    نیاز به دسترسی به انتهای لوله‌ها

۲. تمیزکاری شیمیایی (Chemical Cleaning)
•    استفاده از مواد شیمیایی مناسب برای حل کردن رسوب‌ها
•    مناسب برای رسوب‌های سخت (مانند کلسیم و منیزیم)
•    نیاز به بررسی سازگاری مواد شیمیایی با جنس لوله‌ها

۳. تصفیه آب (Water Treatment)
•    کنترل کیفیت آب ورودی به اواپراتور
•    استفاده از مواد ضد رسوب و ضد خوردگی
•    کنترل pH و سختی آب

۴. بازرسی دوره‌ای
•    بازرسی چشمی دوره‌ای
•    تست‌های ادdy current برای بررسی خوردگی لوله‌ها
•    پایش پارامترهای عملیاتی برای تشخیص زودهنگام مشکلات

مقایسه اواپراتور پوسته و لوله با مبدل صفحه‌ای (Plate Heat Exchanger)

نکته مهم: انتخاب بین این دو نوع مبدل کاملاً وابسته به شرایط پروژه است. برای کاربردهای با فشار و دمای بالا، ظرفیت‌های بسیار زیاد، یا سیالات با خاصیت خورندگی بالا، اواپراتور پوسته لوله انتخاب مناسب‌تری است. برای کاربردهای با ظرفیت متوسط، فشار و دمای پایین‌تر، و نیاز به فضای کمتر، مبدل صفحه‌ای می‌تواند گزینه بهتری باشد.

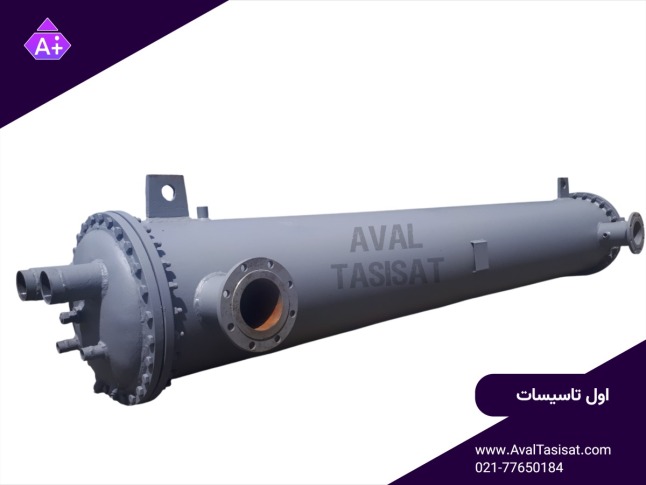

قیمت اواپراتور پوسته و لوله

قیمت اواپراتور پوسته لوله تولید شرکت اول تاسیسات به عوامل متعددی وابسته است و نمی‌توان یک قیمت ثابت برای آن ارائه داد. عوامل مؤثر بر قیمت عبارتند از​​​​​​​:

عوامل اصلی تعیین‌کننده قیمت:
1.    ظرفیت سرمایشی: هرچه ظرفیت بالاتر باشد، سطح انتقال حرارت و ابعاد بزرگ‌تر و قیمت بیشتر است.
2.    سطح انتقال حرارت: تعیین‌کننده مقدار مواد مصرفی و پیچیدگی ساخت.
3.    جنس پوسته: فولاد کربنی ارزان‌تر از فولاد زنگ‌نزن یا آلیاژهای خاص.
4.    جنس تیوب: مس در مقایسه با فولاد زنگ‌نزن یا Cupro-Nickel قیمت متفاوتی دارد.
5.    ضخامت‌ها: فشار طراحی بالاتر نیازمند ضخامت بیشتر و قیمت بالاتر.
6.    فشار طراحی: تأثیر مستقیم بر ضخامت پوسته و تیوب‌شیت.
7.    نوع مبرد: برخی مبردها نیازمند طراحی خاص و مواد ویژه هستند.
8.    تعداد پاس‌ها: پاس‌های بیشتر پیچیدگی هد را افزایش می‌دهد.
9.    نوع تیوب‌شیت: جنس و ضخامت تیوب‌شیت تأثیر قابل‌توجهی دارد.
10.    نوع هد: هدهای فلنج‌دار گران‌تر از هدهای جوشی هستند.
11.    استاندارد ساخت: ساخت بر اساس ASME و TEMA هزینه بیشتری دارد.
12.    تست‌ها و بازرسی‌ها: تست‌های غیرمخرب و گواهی‌ها هزینه اضافی دارند.
13.    تجهیزات جانبی: شیرهای اطمینان، درین، ونتی، ترموول، فشارسنج‌ها.
14.    سفارشی‌سازی: طراحی اختصاصی برای هر پروژه هزینه مهندسی دارد.

نکته مهم: برای اعلام قیمت دقیق اواپراتور شل اند تیوب، تهیه مشخصات فنی کامل پروژه شامل ظرفیت، دماها، فشارها، نوع سیال و مبرد، جنس مورد نظر، و استانداردهای ساخت ضروری است.

سفارش ساخت اواپراتور پوسته و لوله

اواپراتور پوسته لوله یک تجهیز کاملاً سفارشی است که بر اساس نیازهای خاص هر پروژه طراحی و ساخته می‌شود. ما در اول تاسیسات  اواپراتورهای  پوسته و لوله را بر اساس پارامترهای زیر سفارشی سازی میکنیم:
•    ظرفیت سرمایشی: از چند تن تا چند صد تن تبرید
•    دمای کاری: دمای ورودی و خروجی سیال، دمای تبخیر مبرد
•    فشار کاری: فشار طراحی پوسته و تیوب‌ها
•    نوع سیال: آب، گلیکول، روغن، سیالات شیمیایی
•    نوع مبرد: R22، R134a، R407C، R410A، R404A، آمونیاک و غیره
•    جنس پوسته و تیوب: با توجه به خوردگی و شرایط کاری
•    ابعاد: بر اساس فضای نصب موجود
•    استاندارد ساخت: ASME، TEMA یا استانداردهای دیگر
•    تعداد مدار: تک‌مدار، دومدار، سه‌مدار یا چهارمدار
•    شرایط نصب: افقی، عمودی، فضای محدود

فرآیند سفارش ساخت اواپراتور

1.    ارسال مشخصات فنی پروژه به اول تاسیسات
2.    بررسی اولیه توسط تیم مهندسی اول تاسیسات
3.    محاسبات طراحی و تعیین پارامترهای اصلی
4.    ارائه پیش‌فاکتور و زمان تحویل
5.    تأیید نهایی و شروع ساخت توسط اول تاسیسات
6.    کنترل کیفیت و انجام تست‌های مورد نیاز
7.    تحویل با مدارک فنی و گواهی‌های مربوطه

1. اواپراتور پوسته و لوله چیست؟
اواپراتور پوسته لوله یا اواپراتور پوسته و لوله، نوعی مبدل حرارتی است که در آن یک دسته لوله درون یک پوسته استوانه‌ای قرار دارد. مبرد با جذب حرارت از سیال دیگر (معمولاً آب) تبخیر شده و باعث تولید سرمایش می‌شود.

۲. اواپراتور Shell & Tube چگونه کار می‌کند؟
مبرد مایع با فشار پایین وارد اواپراتور می‌شود و با عبور از لوله‌ها (یا اطراف آنها)، حرارت را از سیال گرم‌تر (آب) جذب کرده و تبخیر می‌شود. سیال خنک‌شده از اواپراتور خارج شده و به مدار مصرف‌کننده می‌رود، در حالی که بخار مبرد به کمپرسور بازمی‌گردد.

۳. تفاوت اواپراتور و مبدل حرارتی چیست؟
اواپراتور نوع خاصی از مبدل حرارتی است که در آن یکی از سیال‌ها (مبرد) تغییر فاز می‌دهد و از مایع به بخار تبدیل می‌شود. در مبدل‌های حرارتی معمولی، معمولاً تغییر فاز رخ نمی‌دهد.

۴. اواپراتور پوسته و لوله در چیلر چه کاربردی دارد؟
در چیلرهای تراکمی، اواپراتور پوسته لوله وظیفه تولید آب سرد را بر عهده دارد. مبرد در اواپراتور تبخیر شده و حرارت را از آب می‌گیرد و آب سرد تولید شده برای سرمایش فضاها یا فرآیندهای صنعتی استفاده می‌شود.

۵. مبرد در سمت پوسته قرار می‌گیرد یا تیوب؟
بستگی به نوع اواپراتور دارد. در اواپراتور Flooded، مبرد در سمت پوسته و آب در سمت تیوب قرار دارد. در اواپراتور DX، مبرد در سمت تیوب و آب در سمت پوسته جریان دارد.

۶. اواپراتور Flooded چیست؟
اواپراتور Flooded یا غرقابی، نوعی اواپراتور است که در آن مبرد مایع به‌طور کامل سطح لوله‌ها را پوشش می‌دهد و لوله‌ها در مبرد غرق شده‌اند. مبرد در سمت پوسته و سیال در سمت تیوب جریان دارد.

۷. اواپراتور DX چیست؟
اواپراتور DX (Direct Expansion) یا انبساط مستقیم، نوعی اواپراتور است که در آن مبرد درون لوله‌ها جریان دارد و با عبور از لوله‌ها تبخیر می‌شود. کنترل جریان مبرد توسط شیر انبساط انجام می‌شود.

۸. چه جنسی برای تیوب اواپراتور مناسب است؟
انتخاب جنس تیوب به شرایط کاری بستگی دارد. مس برای کاربردهای معمولی HVAC، فولاد زنگ‌نزن برای سیالات خورنده، و Cupro-Nickel برای آب دریا و محیط‌های با کلراید بالا مناسب است.

۹. چگونه ظرفیت اواپراتور را محاسبه کنیم؟
ظرفیت اواپراتور با استفاده از رابطه Q = ṁ × Cp × ΔT برای سمت سیال و Q = ṁ_ref × Δh برای سمت مبرد محاسبه می‌شود. همچنین از رابطه Q = U × A × ΔTlm برای تعیین سطح انتقال حرارت مورد نیاز استفاده می‌شود.

۱۰. قیمت اواپراتور پوسته و لوله تیوب چگونه تعیین می‌شود؟
قیمت به عوامل متعددی از جمله ظرفیت، سطح انتقال حرارت، جنس پوسته و تیوب، فشار طراحی، نوع مبرد، استاندارد ساخت، تست‌ها و سفارشی‌سازی بستگی دارد. برای دریافت قیمت دقیق باید مشخصات فنی کامل پروژه ارائه شود.

۱۱. آیا اواپراتور پوسته و لوله تیوب قابل ساخت سفارشی است؟
بله، اواپراتور پوسته لوله کاملاً سفارشی طراحی و ساخته می‌شود. تمام پارامترها از جمله ظرفیت، ابعاد، جنس، فشار، دما، نوع مبرد و سیال بر اساس نیاز پروژه تعیین می‌شوند.

۱۲. تفاوت Shell & Tube و Plate Heat Exchanger چیست؟
اواپراتور پوسته لوله برای فشارها و دماهای بالا، ظرفیت‌های بسیار زیاد و سیالات خورنده مناسب‌تر است، اما ابعاد بزرگ‌تری دارد. مبدل صفحه‌ای جمع‌وجورتر و برای ظرفیت‌های متوسط مناسب‌تر است، اما در فشار و دمای بالا محدودیت دارد.

۱۳. چه عواملی باعث افت راندمان اواپراتور می‌شوند؟
رسوب‌گذاری (Fouling) روی سطح لوله‌ها، کاهش شارژ مبرد، ورود روغن به اواپراتور، اختلال در عملکرد شیر انبساط، و کاهش دبی سیال از مهم‌ترین عوامل کاهش راندمان هستند.

۱۴. اواپراتور پوسته و لوله چگونه تمیز می‌شود؟
تمیزکاری به دو روش مکانیکی (با برس‌های مخصوص لوله) و شیمیایی (با استفاده از مواد شیمیایی مناسب) انجام می‌شود. در انواع با باندل قابل‌خروج (U-Tube و Floating Head)، امکان تمیزکاری کامل‌تر وجود دارد.

۱۵. برای سفارش ساخت اواپراتور پوسته و لوله تیوب چه اطلاعاتی لازم است؟
ظرفیت سرمایشی، دمای ورودی و خروجی سیال، دمای تبخیر مبرد، نوع مبرد، نوع سیال، فشار کاری، جنس مورد نظر پوسته و تیوب، استاندارد ساخت، ابعاد و فضای نصب، و هر گونه نیاز خاص پروژه.

پرسش‌های متداول اواپراتور (FAQ)

این مقاله توسط تیم مهندسی اول تاسیسات تهیه و توسط واحد مدیریت، بازبینی شده است.​​​​​​​
