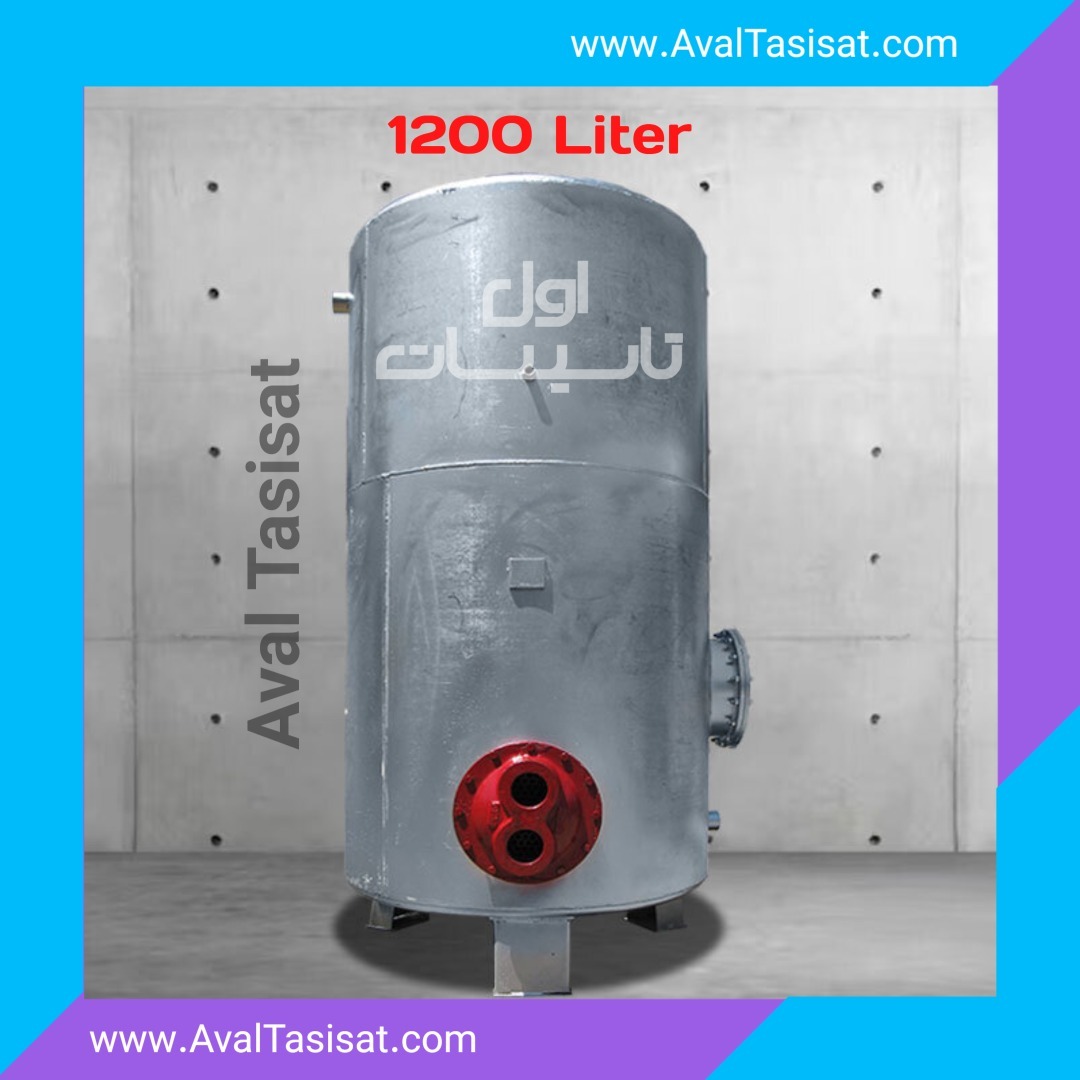

منبع کویل دار عمودی 1200 لیتری (ورق 4 میل)

۳۳,۳۰۰,۰۰۰ تومان

گارانتی 3 ساله ترموسافت

محاسبه مهندسی منبع کویل دار





  • ضخامت ورق 4 میل و ضخامت عدسی 5 میل
  • منطبق بر استاندارد ASHREA جهت محاسبه بار حرارتی و حجم منبع کویل دار
  • منطبق بر استاندارد TEMA جهت طراحی و محاسبه سطح حرارتی کویل مسی مخزن
  • منطبق بر استاندارد ASME جهت طراحی و محاسبه ضخامت، جنس و اجزای مخزن
  • عدسی مخزن از نوع Torrispherical  و با عمق مناسب می باشد.
  • انجام تست های virtual test, Hydro بر روی تمامی مخازن
  • شامل دریچه بازدید برحسب سفارش.
  • پوشش رنگ اپوکسی در سطوح داخلی مخازن کربن استیل.
  • رنگهای پلی آمید یا اپوکسی برای رنگ آمیزی سطوح خارجی مخازن کربن استیل.
  • پوشش رنگ زینک ریچ اپوکسی برای خطوط جوش داخلی و رنگ زینک کرومات برای خطوط جوش خارجی در مخازن گالوانیزه.
  • اداری با سطح حرارتی 18ft2  / آپارتمانی با سطح حرارتی 28ft2 / استخر با سطح حرارتی 41ft2

کاربرد

افزودن به سبد خرید

مشخصات محصول

نوع منبععمودی
حجم منبع1200 لیتر

کاتالوگ



کاتالوگ منبع کویل دار عمودی 1200 لیتری (ورق 4 میل)

نام دستگاهمنبع کویل دار عمودی
جنس بدنه دستگاهگالوانیزه گرم ساخت کارخانه فولاد مبارکه اصفهان
ظرفیت1200 لیتر
قطر بدنه98 سانتی متر
ارتفاع جوش تا جوش150 سانتی متر
ارتفاع کامل 200 سانتی متر
ضخامت بدنه دستگاه4 میلی متر
ضخامت عدسی5 میلی متر
نوع عدسیTorrispherical (عدسی عمیق لبه دار)
فشار کاری4 بار
فشار تست هیدروستاتیک6 بار
دمای کاری مخزن60 درجه سانتیگراد
جنس کویللوله های مسی 19 میلی متر

توضیحات تکمیلی

ظرفیت دستگاه 1200 لیتر و قطر بدنه  آن 98  سانتی متر می باشد.

ارتفاع جوش تا جوش این منبع 150 سانتی متر و ارتفاع کامل آن 200 سانتی متر می باشد

عدسی از نوع عدسی عمیق لبه دار (Torrispherical) و به ضخامت 5 میلی متر می باشد.

فشار کاری دستگاه 4 بار و فشار تست آن 6 بار می باشد.

دمای کاری مخزن 60 درجه سانتی گراد است.

کویل منبع از جنس مس و با قطر 3/4 اینچ می باشد.

ویژگی ها

مخزن اصلی منبع کویل دار عمودی ساخت شرکت ترموسافت معمولا از جنس کربن استیل، استنلس استیل و یا گالوانیزه ساخته می شود. طراحی و ساخت این مخازن ، بر اساس استاندارد های معتبر جهانی انجام می شود. کویل منبع کویل دارنیز عمدتا از جنس مس و یا استنلس استیل تولید می گردد و دارای انواع مختلفی است، که مدل حلزونی و یوشکل فراوان ترین نوع آنها است.

کاربرد ها

منبع کویل دار عمودی نوعی مخزن از جنس فولاد است که برای تولید، ذخیره و گرمایش آب بهداشتی ساختمان ها بکاربرده می شود. کارکرد منبع کویل دار به این صورت است که ابتدا آب سرد وارد مخزن شده سپس بوسیله یک کویل عمل گرمایش روی آن صورت می گیرد. کویل این مخازن غالبا از جنس مس است و داخل آن آب داغ دیگ جریان دارد که باعث گرم شدن کویل و در نتیجه آب بهداشتی اطراف آن می شود.

محاسبه مخزن کویل دار عمودی و افقی (ایستاده/خوابیده)



نرم افزار محاسبه مخزن کویل دار عمودی و افقی (ایستاده/خوابیده)

سختی گیر رزینی

در نرم افزار محاسبه مخزن آبگرم کویلدار ساختمان مسکونی، میزان ظرفیت حرارتی و ابعاد مخزن جهت تأمین آبگرم ساختمان، برای دو مدل مخازن عمودی و افقی محاسبه می گردد. (بیشتر بدانید)

محاسبه کنید





فیلم آموزشی محاسبه مخزن کویل دار عمودی و افقی (ایستاده/خوابیده)



فیلم آموزشی محاسبه مخزن کویل دار عمودی و افقی (ایستاده/خوابیده)

سختی گیر رزینی

فیلم آموزشی محاسبه مخزن آبگرم کویلدار ساختمان مسکونی، میزان ظرفیت حرارتی و ابعاد مخزن جهت تأمین آبگرم ساختمان، برای دو مدل مخازن عمودی و افقی محاسبه می گردد. (بیشتر بدانید)

تماشا کنید





مقاله محاسبه مخزن کویل دار عمودی و افقی (ایستاده/خوابیده)



مقاله محاسبه مخزن کویل دار عمودی و افقی (ایستاده/خوابیده)

سختی گیر رزینی

تامین آب بهداشتی و گرم برای شستشو همواره یکی از مهمترین نیازهای بشر بوده است. در عصر جدید و گسترش ساختمان سازی، ایجاد تاسیساتی جهت تولید آبگرم بهداشتی در ساختمانها ضروری بنظر می رسید. یکی از تجهیزات تاسیساتی که برای تولید آب بهداشتی نیاز است منبع آبگرم می باشد. بنابراین ما در این مقاله به توصیف منبع آبگرم،انواع منبع آبگرم و تفاوتهای آنها اشاره کرده و یکی از پرکاربردترین آنها یعنی منبع کویل دار را معرفی می نماییم. سپس برای سهولت در محاسبه ظرفیت و دبی منبع کویلدار ، نرم افزار محاسبه مخزن کویلدار در سایت ترموسافت (لینک زیر) را به شما معرفی می کنیم.

مطالعه کنید
