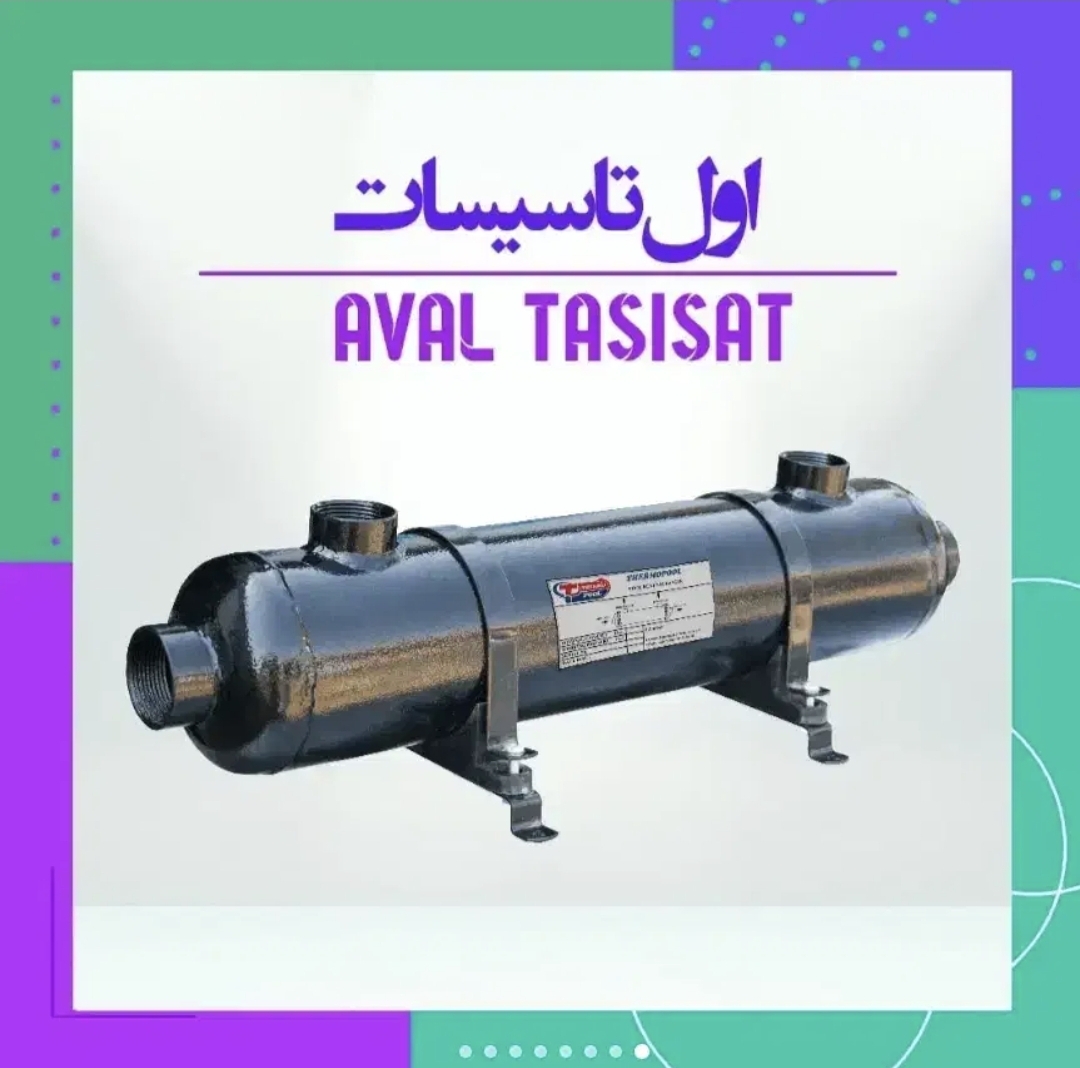

مبدل حرارتی استخر مدل TPM-120
گارانتی 3 ساله ترموسافت
مبدل حرارتی استخر مدل TPM-120 مناسب حجم 120 مترمکعب

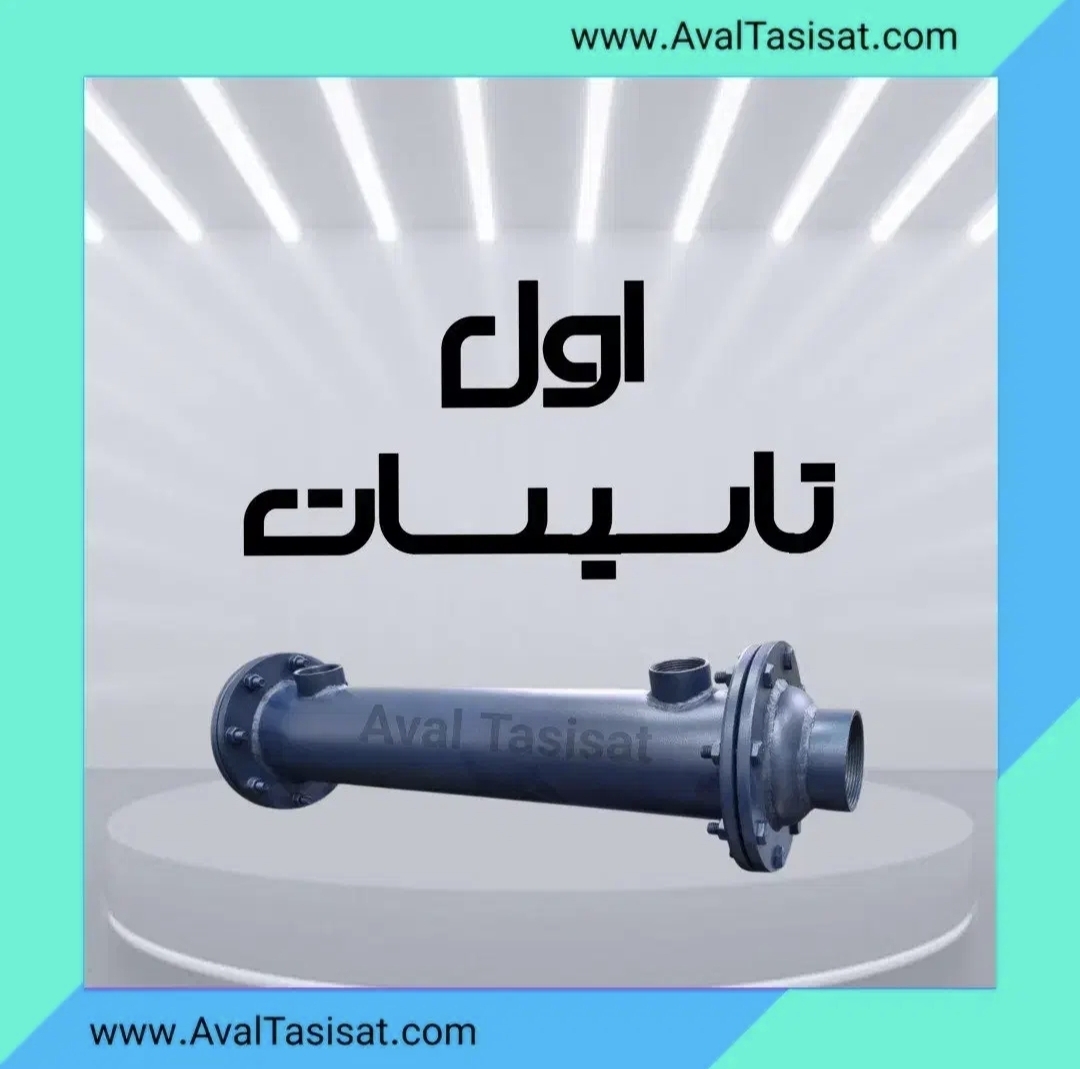

- قابل تولید در دو مدل ساده و فلنجدار (قابل تمیزکاری)
- دارای تیوب های بدون درز از جنس SS316L با ضخامت بالا
- انجام عملیات کاروگیت (فین دار) کردن تیوب ها جهت افزایش راندمان حرارتی
- دارای پوسته از جنس SS304L با ضخامت دو برابر اقلام مشابه خارجی
- دارای پوشش رنگ الکترواستاتیک کوره ای برروی مبدل برای جلوگیری از خوردگی ها
- بوشن های ورودی و خروجی از جنس SS304L و نوع ضخیم
- نصب صفحات بافل در داخل مبدل جهت سینوسی کردن جریان و انتقال حرارت بهتر
- ساخت و تولید مبدل حرارتی استخر مطابق آخرین استانداردهای TEMA (استاندارد طراحی مبدل حرارتی)
- محاسبات انتقال حرارت مبدل استخر با بروز ترین نرم افزارهای دنیا مانند ASPEN
- تحمل فشار هر دو سمت آب استخر و دیگ تا 10 اتمسفر
مشخصات محصول
کاربرد مبدل حرارتی | استخر |
---|---|
حجم استخر | 120 مترمکعب |
برند | ترموپول |
سطح حرارتی معادل | 54 فوت مربع |
جنس | استیل |
توان حرارتی | 120 کیلووات |
کاتالوگ
ظرفیت | 120 کیلو وات |
حجم استخر | 120 متر مکعب |
دبی دیگ | 9.5 متر مکعب بر ساعت |
دبی استخر | 20 متر مکعب بر ساعت |
قطر | 10.16 سانتی متر |
طول کل | 65 سانتی متر |
سایز اتصالات دیگ | 1/2 1 اینچ |
سایز اتصالات استخر | 2 اینچ |
مشخصات فنی
ظرفیت حرارتی مبدل برابر 120 كيلووات می باشد.
مناسب گرمایش استخر به حجم 120متر مکعب در مدت 24 ساعت تا دمای 28 درجه
دبی ورودی استخر به مبدل حرارتی 9.5 مترمکعب در ساعت می باشد.
قطر مبدل حرارتی 10.16 سانتی متر و طول کامل آن 65 سانتيمتر می باشد.
کاربرد
همانطور كه می دانیم از آب دیگ نمی توان بصورت مستقیم برای گرمایش آب استخر استفاده نمود . زیرا باعث آلوده شدن آب استخر می شود . بنابراین از یك دستگاه واسط برای انتقال حرارت از آب داغ دیگ موتورخانه به آب استخر استفاده می كنند. نام این دستگاه ، مبدل حرارتی استخر می باشد. مبدل حرارتی استخر شامل یك لوله اصلی بنام پوسته و تعداد زیادی لوله كوچكتر در داخل آن بنام تیوب می باشد. تیوب ها نقش فلز واسط جهت انتقال حرارت را دارند و از طریق آنها حرارت از آب دیگ به آب استخر منتقل شده و استخر به مرور گرم می شود.
ویژگی ها
در طراحی مبدل حرارتی استخر ترموسافت ، از آخرین متدهای محاسبات بارهای حرارتی استخر و مبدل های گرمایی استفاده شده است . طراحی این مبدل ها توسط تیم مهندسین مکانیک ترموسافت انجام شده و دارای راندمان بسیار بالایی می باشد. تمامی اجناس بکار رفته در این دستگاه، از جنس استنلس استیل نگیر و فشار قوی بوده و دارای کیفیت و طول عمر بسیار بالا می باشند. علاوه بر این ویژگی ها ، مبدل حرارتی ترموسافت دارای پوشش رنگ کوره ای الکترواستاتیک می باشد که باعث می شود خوردگی های ناشی از رطوبت و مواد اسیدی داخل موتورخانه ، برروی دستگاه تاثیری نداشته باشد. بنابراین مبدل حرارتی استخری ترموسافت دارای گارانتی 3 ساله می باشد.
