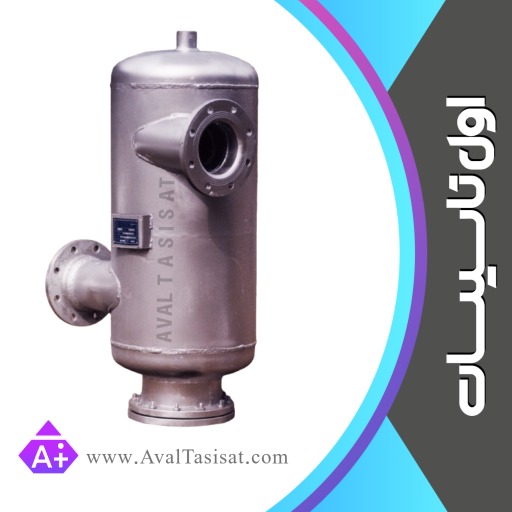

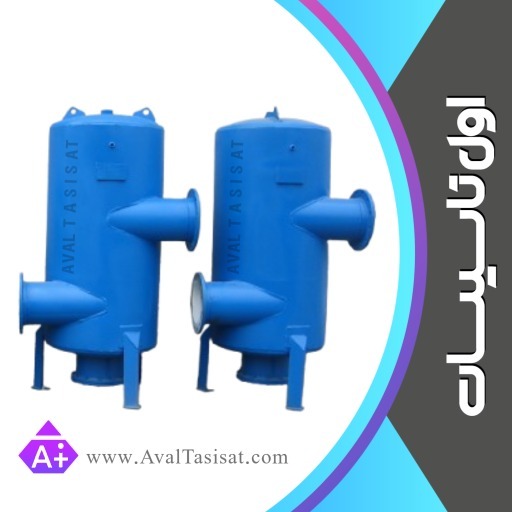

ایرسپراتور (Air Separator)
۱۵۰,۰۰۰,۰۰۰ تومان
۳ سال گارانتی
اول تاسیسات به عنوان سازنده و تولیدکننده انواع ایر سپراتور (Air Separator) صنعتی، این تجهیزات را در ظرفیت‌ها و ابعاد مختلف و متناسب با مشخصات سیستم، نوع سیال، فشار و دمای کاری پروژه طراحی و تولید می‌کند. ایر سپراتورهای اول تاسیسات با هدف جداسازی و حذف هوای محلول و حباب‌های هوا از مدارهای تأسیسات حرارتی و برودتی، سیستم‌های آب گرم، آب سرد و مدارهای بسته صنعتی طراحی شده و امکان ساخت به صورت سفارشی با توجه به نیاز هر پروژه را دارند.
ایر سپراتور یکی از تجهیزات مهم در مدارهای هیدرونیک است که وظیفه آن جداسازی هوا و گازهای موجود در سیال و جلوگیری از گردش حباب‌های هوا در سیستم می‌باشد. ورود و تجمع هوا در مدار می‌تواند موجب کاهش راندمان انتقال حرارت، ایجاد صدا و لرزش در تجهیزات، خوردگی، اختلال در عملکرد پمپ‌ها و تجهیزات کنترلی و کاهش عمر مفید سیستم شود. در ایر سپراتور، با کاهش سرعت جریان و ایجاد شرایط مناسب برای جدایش، حباب‌های هوا از جریان سیال جدا شده و در قسمت بالایی دستگاه تجمع پیدا می‌کنند. هوای جمع‌شده نیز از طریق شیر تخلیه هوا به صورت خودکار یا دستی از مدار خارج می‌شود و آب بدون هوا مجدداً به مسیر گردش بازمی‌گردد. این فرآیند باعث افزایش پایداری، راندمان حرارتی و عملکرد مطمئن سیستم می‌شود.
اول تاسیسات امکان سفارشی‌سازی کامل ایر سپراتور را بر اساس ظرفیت، قطر ورودی و خروجی، فشار و دمای کاری، جنس بدنه و سایر مشخصات فنی پروژه فراهم می‌آورد. تمامی محصولات با ضمانت ۳ ساله اول تاسیسات عرضه شده و خدمات پس از فروش شامل نصب، راه‌اندازی، تعمیرات دوره‌ای و تأمین قطعات یدکی، پشتیبانی کامل از سرمایه‌گذاری شما را به همراه خواهد داشت.
افزودن به سبد خرید
مشخصات محصول
ساختار مبدل
| نوع اواپراتور | پوسته‑لوله (Shell & Tube) / صفحه‌ای (Plate) / هواخنک (Air Cooled) |
|---|---|
| ظرفیت | از 5 تا 500 تن تبرید (قابل افزایش تا ۱۰۰۰ تن در مدل‌های ویژه) |
| فشار طراحی سمت پوسته | از 10 تا 25 بار (با قابلیت تنظیم بر اساس پروژه) |
| فشار طراحی سمت لوله‌ها | از 10 تا 30 بار (بسته به نوع مبرد) |
| جنس پوسته | کربن استیل (ST37 ) / استنلس استیل (در موارد خاص) |
| جنس لوله‌ها | مس (برای مبردهای معمول) / فولاد ضدزنگ (برای سیالات خورنده) / تیتانیوم (درخواستی) |
| تعداد گذرگاه‌ها (Pass) | 1، 2 یا 4 گذر (بسته به نیاز حرارتی) |
| قطر پوسته | از 100 تا 1000 میلی‌متر |
| طول لوله‌ها | از 1000 تا 9000 میلی‌متر |
| ضخامت ورق پوسته | از 4 تا 20 میلی‌متر (بر اساس فشار کاری) |
| نوع اتصالات ورودی/خروجی | فلنجی (جوشی یا رزوه‌ای) مطابق استاندارد ANSI یا DIN |
برند
| سازنده | اول تاسیسات |
|---|---|
| برند | اول تاسیسات |
| امکان ساخت سفارشی | بله |
کاتالوگ ایرسپراتور (Air Separator) طرح B&G
ایرسپراتور (Air Separator) طرح B&G
مدل حداکثر دبی (GPM) قطر بدنه (cm) ارتفاع کل (cm) ضخامت بدنه (mm) فلنج ورودی فلنج خروجی فشار کاری (bar) R-2 56 16 38 4 2" 2" 10 1/2 R-2 90 21 43 4 2 1/2" 2 1/2" 10 R-3 190 27 66 5 3" – PN16 3" – PN16 10 R-4 300 32 80 5 4" – PN16 4" – PN16 10 R-5 500 40 90 6 5" – PN16 5" – PN16 10 R-6 700 45 110 6 6" – PN16 6" – PN16 10 R-8 1300 61 140 8 8" – PN16 8" – PN16 10 R-10 2000 76 165 8 10" – PN16 10" – PN16 10 R-12 2750 92 200 10 12" – PN16 12" – PN16 10
جنس بدنه: کربن استیل ST37 | جنس فیلتر: گالوانیزه گرم | طراحی و ساخت بر اساس ASME Sec. VIII Div. 1
ایرسپراتور (Air Separator) طرح B&G
| مدل | حداکثر دبی (GPM) | قطر بدنه (cm) | ارتفاع کل (cm) | ضخامت بدنه (mm) | فلنج ورودی | فلنج خروجی | فشار کاری (bar) |
|---|---|---|---|---|---|---|---|
| R-2 | 56 | 16 | 38 | 4 | 2" | 2" | 10 |
| 1/2 R-2 | 90 | 21 | 43 | 4 | 2 1/2" | 2 1/2" | 10 |
| R-3 | 190 | 27 | 66 | 5 | 3" – PN16 | 3" – PN16 | 10 |
| R-4 | 300 | 32 | 80 | 5 | 4" – PN16 | 4" – PN16 | 10 |
| R-5 | 500 | 40 | 90 | 6 | 5" – PN16 | 5" – PN16 | 10 |
| R-6 | 700 | 45 | 110 | 6 | 6" – PN16 | 6" – PN16 | 10 |
| R-8 | 1300 | 61 | 140 | 8 | 8" – PN16 | 8" – PN16 | 10 |
| R-10 | 2000 | 76 | 165 | 8 | 10" – PN16 | 10" – PN16 | 10 |
| R-12 | 2750 | 92 | 200 | 10 | 12" – PN16 | 12" – PN16 | 10 |
جنس بدنه: کربن استیل ST37 | جنس فیلتر: گالوانیزه گرم | طراحی و ساخت بر اساس ASME Sec. VIII Div. 1
مشخصات فنی ایرسپراتور (Air Separator) طرح B&G
مشخصات فنی ایرسپراتور (Air Separator) طرح B&G
- ایرسپراتورهای اول تاسیسات از نوع تجهیزات جداسازی هوا از مدارهای تأسیساتی بوده و در 9 مدل استاندارد شامل R-2، 1/2 R-2، R-3، R-4، R-5، R-6، R-8، R-10 و R-12 طراحی و تولید می‌شوند. محدوده ظرفیت این مدل‌ها از حداکثر دبی 56 GPM تا 2750 GPM بوده و امکان استفاده در طیف گسترده‌ای از سیستم‌های گرمایشی، سرمایشی و مدارهای بسته آب را فراهم می‌کند.
- بدنه اصلی ایرسپراتورها از کربن استیل ST37 ساخته شده و قطر بدنه متناسب با ظرفیت دستگاه از 16cm تا 92cm متغیر است. ارتفاع تمام‌شده دستگاه‌ها نیز بر اساس مدل و ظرفیت، از 38cm تا 200cm در نظر گرفته می‌شود. مدل‌های R-3 تا R-12 دارای فلنج‌های ورودی و خروجی از نوع PN16 بوده و مدل‌های R-2 و 1/2 R-2 دارای اتصالات ورودی و خروجی به ترتیب 2 و 2 1/2 اینچ می‌باشند.
- ضخامت بدنه دستگاه متناسب با ابعاد و شرایط کاری از 4mm تا 10mm انتخاب شده است. ضخامت بدنه مدل‌های R-2 و 1/2 R-2 برابر 4mm، مدل‌های R-3 و R-4 برابر 5mm، مدل‌های R-5 و R-6 برابر 6mm، مدل‌های R-8 و R-10 برابر 8mm و مدل R-12 برابر 10mm می‌باشد. فشار کاری طراحی‌شده برای تمامی مدل‌های این سری 10 Bar است.
- در داخل ایرسپراتور یک عدد صافی گالوانیزه گرم و مجموعه داخلی شامل کلکتور سوراخ‌کاری‌شده و صفحه برخورد نصب می‌شود. صافی داخلی وظیفه جداسازی ذرات و کمک به فرآیند جدایش هوا از جریان سیال را بر عهده داشته و متناسب با مدل دستگاه، کلکتور سوراخ‌کاری‌شده از جنس استنلس استیل در سایزهای مختلف مورد استفاده قرار می‌گیرد.
- برای دسترسی به صافی داخلی و انجام عملیات سرویس و تمیزکاری، در قسمت زیرین دستگاه یک عدد دریچه بازدید به همراه بوشن تخلیه پیش‌بینی می‌شود. این طراحی امکان دسترسی مناسب به اجزای داخلی و تخلیه سیال موجود در دستگاه را در زمان تعمیرات و نگهداری فراهم می‌کند.
- در مدل‌های R-3 تا R-12، فلنج‌های ورودی و خروجی مطابق سایز اسمی دستگاه و استاندارد PN16 ساخته می‌شوند و Neck نازل‌ها از لوله A106 با رده ضخامت SCH.40 اجرا می‌گردد. در مدل‌های R-2 و 1/2 R-2 نیز بوشن‌های ورودی و خروجی به ترتیب در سایزهای 2 و 2 1/2 اینچ از نوع فشارقوی آلفا در نظر گرفته شده‌اند.
- پس از اتمام فرآیند ساخت و جوشکاری، سطح مخزن به‌طور کامل تمیزکاری شده و محل‌های جوشکاری سنگ‌زنی و پلیسه‌گیری می‌شوند. سپس بدنه دستگاه با دو دست رنگ زینک ریچ اپوکسی در قسمت داخلی و یک دست رنگ روغنی زینک کرومات در قسمت خارجی پوشش داده می‌شود تا سطح بدنه در برابر شرایط محیطی و خوردگی محافظت گردد.
- تمامی مواد اولیه مورد استفاده در ساخت ایرسپراتور از نظر ابعاد، مشخصات و کیفیت توسط کارشناسان کنترل می‌شوند و قطعات و مواد معیوب پیش از ورود به فرآیند ساخت شناسایی و اصلاح یا تعویض خواهند شد. همچنین تمامی مراحل برش‌کاری، فرمینگ، مونتاژ، جوشکاری، تمیزکاری و رنگ‌آمیزی تحت کنترل کیفی مهندسان کارخانه انجام می‌شود.
- جوشکاری بدنه و متعلقات ایرسپراتور از نوع الکترودی بوده و توسط جوشکاران دارای شناسنامه و صلاحیت جوشکاری انجام می‌شود. پس از ساخت، دستگاه تحت آزمون‌های کنترل و بازرسی شامل تست ظاهری (Visual Test) و تست هیدرواستاتیک قرار می‌گیرد. تست هیدرواستاتیک پوسته با فشار 15 Bar انجام می‌شود تا از استحکام و آب‌بندی مناسب دستگاه اطمینان حاصل گردد.
- مخازن ایرسپراتورها بر اساس الزامات استاندارد ASME Section VIII Division 1 و متناسب با فشار و دمای کاری طراحی و ساخته می‌شوند. تمامی مراحل ساخت، از انتخاب مواد اولیه تا ساخت، جوشکاری، تست، تمیزکاری و رنگ‌آمیزی، تحت کنترل کیفی قرار گرفته و دستگاه پس از تأیید نهایی آماده تحویل خواهد بود.
- اول تاسیسات امکان ساخت و سفارشی‌سازی ایرسپراتورها را متناسب با شرایط پروژه، دبی مورد نیاز، سایز خطوط ورودی و خروجی، فشار کاری و مشخصات فنی سیستم فراهم می‌آورد. تمامی محصولات با گارانتی 3 ساله اول تاسیسات و خدمات پس از فروش شامل نصب، راه‌اندازی، تعمیرات دوره‌ای و تأمین قطعات یدکی عرضه می‌شوند.
مشخصات فنی ایرسپراتور (Air Separator) طرح B&G
- ایرسپراتورهای اول تاسیسات از نوع تجهیزات جداسازی هوا از مدارهای تأسیساتی بوده و در 9 مدل استاندارد شامل R-2، 1/2 R-2، R-3، R-4، R-5، R-6، R-8، R-10 و R-12 طراحی و تولید می‌شوند. محدوده ظرفیت این مدل‌ها از حداکثر دبی 56 GPM تا 2750 GPM بوده و امکان استفاده در طیف گسترده‌ای از سیستم‌های گرمایشی، سرمایشی و مدارهای بسته آب را فراهم می‌کند.
- بدنه اصلی ایرسپراتورها از کربن استیل ST37 ساخته شده و قطر بدنه متناسب با ظرفیت دستگاه از 16cm تا 92cm متغیر است. ارتفاع تمام‌شده دستگاه‌ها نیز بر اساس مدل و ظرفیت، از 38cm تا 200cm در نظر گرفته می‌شود. مدل‌های R-3 تا R-12 دارای فلنج‌های ورودی و خروجی از نوع PN16 بوده و مدل‌های R-2 و 1/2 R-2 دارای اتصالات ورودی و خروجی به ترتیب 2 و 2 1/2 اینچ می‌باشند.
- ضخامت بدنه دستگاه متناسب با ابعاد و شرایط کاری از 4mm تا 10mm انتخاب شده است. ضخامت بدنه مدل‌های R-2 و 1/2 R-2 برابر 4mm، مدل‌های R-3 و R-4 برابر 5mm، مدل‌های R-5 و R-6 برابر 6mm، مدل‌های R-8 و R-10 برابر 8mm و مدل R-12 برابر 10mm می‌باشد. فشار کاری طراحی‌شده برای تمامی مدل‌های این سری 10 Bar است.
- در داخل ایرسپراتور یک عدد صافی گالوانیزه گرم و مجموعه داخلی شامل کلکتور سوراخ‌کاری‌شده و صفحه برخورد نصب می‌شود. صافی داخلی وظیفه جداسازی ذرات و کمک به فرآیند جدایش هوا از جریان سیال را بر عهده داشته و متناسب با مدل دستگاه، کلکتور سوراخ‌کاری‌شده از جنس استنلس استیل در سایزهای مختلف مورد استفاده قرار می‌گیرد.
- برای دسترسی به صافی داخلی و انجام عملیات سرویس و تمیزکاری، در قسمت زیرین دستگاه یک عدد دریچه بازدید به همراه بوشن تخلیه پیش‌بینی می‌شود. این طراحی امکان دسترسی مناسب به اجزای داخلی و تخلیه سیال موجود در دستگاه را در زمان تعمیرات و نگهداری فراهم می‌کند.
- در مدل‌های R-3 تا R-12، فلنج‌های ورودی و خروجی مطابق سایز اسمی دستگاه و استاندارد PN16 ساخته می‌شوند و Neck نازل‌ها از لوله A106 با رده ضخامت SCH.40 اجرا می‌گردد. در مدل‌های R-2 و 1/2 R-2 نیز بوشن‌های ورودی و خروجی به ترتیب در سایزهای 2 و 2 1/2 اینچ از نوع فشارقوی آلفا در نظر گرفته شده‌اند.
- پس از اتمام فرآیند ساخت و جوشکاری، سطح مخزن به‌طور کامل تمیزکاری شده و محل‌های جوشکاری سنگ‌زنی و پلیسه‌گیری می‌شوند. سپس بدنه دستگاه با دو دست رنگ زینک ریچ اپوکسی در قسمت داخلی و یک دست رنگ روغنی زینک کرومات در قسمت خارجی پوشش داده می‌شود تا سطح بدنه در برابر شرایط محیطی و خوردگی محافظت گردد.
- تمامی مواد اولیه مورد استفاده در ساخت ایرسپراتور از نظر ابعاد، مشخصات و کیفیت توسط کارشناسان کنترل می‌شوند و قطعات و مواد معیوب پیش از ورود به فرآیند ساخت شناسایی و اصلاح یا تعویض خواهند شد. همچنین تمامی مراحل برش‌کاری، فرمینگ، مونتاژ، جوشکاری، تمیزکاری و رنگ‌آمیزی تحت کنترل کیفی مهندسان کارخانه انجام می‌شود.
- جوشکاری بدنه و متعلقات ایرسپراتور از نوع الکترودی بوده و توسط جوشکاران دارای شناسنامه و صلاحیت جوشکاری انجام می‌شود. پس از ساخت، دستگاه تحت آزمون‌های کنترل و بازرسی شامل تست ظاهری (Visual Test) و تست هیدرواستاتیک قرار می‌گیرد. تست هیدرواستاتیک پوسته با فشار 15 Bar انجام می‌شود تا از استحکام و آب‌بندی مناسب دستگاه اطمینان حاصل گردد.
- مخازن ایرسپراتورها بر اساس الزامات استاندارد ASME Section VIII Division 1 و متناسب با فشار و دمای کاری طراحی و ساخته می‌شوند. تمامی مراحل ساخت، از انتخاب مواد اولیه تا ساخت، جوشکاری، تست، تمیزکاری و رنگ‌آمیزی، تحت کنترل کیفی قرار گرفته و دستگاه پس از تأیید نهایی آماده تحویل خواهد بود.
- اول تاسیسات امکان ساخت و سفارشی‌سازی ایرسپراتورها را متناسب با شرایط پروژه، دبی مورد نیاز، سایز خطوط ورودی و خروجی، فشار کاری و مشخصات فنی سیستم فراهم می‌آورد. تمامی محصولات با گارانتی 3 ساله اول تاسیسات و خدمات پس از فروش شامل نصب، راه‌اندازی، تعمیرات دوره‌ای و تأمین قطعات یدکی عرضه می‌شوند.
ویژگی‌های ایرسپراتور ( Air Separator )
ویژگی‌های ایرسپراتور ( Air Separator )
ایرسپراتور یکی از تجهیزات مهم در سیستم‌های تأسیسات حرارتی و برودتی است که وظیفه اصلی آن جداسازی و حذف هوای موجود در مدارهای بسته آب و سیالات و جلوگیری از تجمع حباب‌های هوا در سیستم می‌باشد. وجود هوا در مدارهای هیدرونیک می‌تواند موجب کاهش راندمان انتقال حرارت، ایجاد صدا و ارتعاش، خوردگی تجهیزات، اختلال در عملکرد پمپ‌ها و افزایش هزینه‌های بهره‌برداری و تعمیرات شود. ایرسپراتور با ایجاد شرایط مناسب برای کاهش سرعت جریان و تغییر مسیر سیال، امکان جداسازی حباب‌های هوا از آب را فراهم کرده و هوای جداشده را از مدار خارج می‌کند. این فرآیند موجب بهبود گردش سیال، افزایش راندمان سیستم و کاهش مشکلات ناشی از وجود هوا در شبکه می‌شود. ایرسپراتورهای شرکت اول تأسیسات در مدل‌های مختلف و متناسب با دبی‌های گوناگون از 56 تا 2750 گالن بر دقیقه (GPM) طراحی و ساخته می‌شوند و بدنه آن‌ها از فولاد کربنی ST37 با ضخامت 4 تا 10 میلی‌متر ساخته شده است. در داخل دستگاه از صافی گالوانیزه گرم، کلکتور سوراخ‌دار از جنس استنلس استیل و صفحه ضربه‌گیر استفاده شده است تا فرآیند جداسازی هوا با راندمان مناسب انجام شود. همچنین وجود دریچه بازدید و بوش تخلیه، امکان بازرسی، سرویس و تخلیه ذرات و رسوبات جمع‌شده در دستگاه را فراهم می‌کند. این تجهیزات با فشار کاری 10 بار طراحی شده و پس از انجام عملیات جوشکاری و تکمیل فرآیند ساخت، تحت کنترل کیفی، تست چشمی (Visual Test) و تست هیدرواستاتیک پوسته با فشار 15 بار قرار می‌گیرند. طراحی و ساخت ایرسپراتورها بر اساس الزامات استاندارد ASME Section VIII Division 1 انجام شده و پوشش داخلی اپوکسی غنی از روی و پوشش خارجی مناسب، مقاومت تجهیز در برابر خوردگی و شرایط کاری را افزایش می‌دهد. استفاده از ایرسپراتور با طراحی صحیح و متناسب با ظرفیت سیستم، نقش مؤثری در افزایش طول عمر پمپ‌ها، مبدل‌های حرارتی و سایر تجهیزات، کاهش خوردگی و صدا، بهبود عملکرد سیستم‌های گرمایشی و سرمایشی و افزایش بهره‌وری کلی تأسیسات دارد. این تجهیز در موتورخانه‌ها، ساختمان‌های تجاری و مسکونی، سیستم‌های گرمایش و سرمایش و همچنین پروژه‌های صنعتی مورد استفاده قرار می‌گیرد و امکان طراحی و ساخت آن متناسب با شرایط و نیازهای هر پروژه وجود دارد.
کاربردهای اواپراتور صنعتی ( Evaporator )
کاربردهای اواپراتور صنعتی ( Evaporator )
به طور خلاصه از اواپراتورهای تولیدی اول تاسیسات در صنایع و بخش‌های زیر مورد استفاده قرار می‌گیرد:
• تهویه مطبوع مرکزی در ساختمان‌های بزرگ، بیمارستان‌ها، هتل‌ها و مراکز تجاری برای تأمین آب سرد مورد نیاز سیستم‌های سرمایشی و تهویه
• صنایع پتروشیمی و شیمیایی جهت خنک‌کاری سیالات فرآیندی، میعان گازها، خنک‌کاری راکتورها و برج‌های تقطیر در واحدهای تولیدی
• صنایع غذایی و لبنی شامل سردخانه‌ها، فرآوری و انجماد مواد غذایی، کشتارگاه‌ها و کارخانه‌های تولید لبنیات برای نگهداری و فرآوری محصولات فسادپذیر
• صنایع دارویی و بیوتکنولوژی برای تأمین سرمایش پایدار و کنترل دقیق دما در فرآیندهای تولید حساس، استریلیزاسیون و نگهداری مواد اولیه
• سیستم‌های آب سرد صنعتی و تأمین آب خنک برای ماشین‌آلات، تجهیزات هیدرولیک، پنوماتیک و قالب‌های تزریق پلاستیک در کارخانجات تولیدی
• تبرید صنعتی در مقیاس بزرگ نظیر انبارهای سرد نگهداری کالا، مراکز توزیع مواد منجمد و همچنین استفاده در سیستم‌های بازیابی حرارت هدررفته برای بهینه‌سازی مصرف انرژی
• کاهش چشمگیر هزینه‌های تعمیر و نگهداری، افزایش راندمان کلی سیستم تبرید و افزایش طول عمر مفید کمپرسورها و تجهیزات جانبی با تأمین سرمایش پایدار و ایده‌آل
FAQ سوالات متداول درباره ایرسپراتور (Air Separator)
سوالات متداول درباره ایرسپراتور (Air Separator)
ایرسپراتور یکی از تجهیزات مهم در سیستم‌های تأسیسات حرارتی و برودتی است که وظیفه اصلی آن جداسازی و حذف هوای محلول و حباب‌های هوا از مدارهای بسته آب و سیالات می‌باشد. وجود هوا در سیستم می‌تواند باعث کاهش راندمان انتقال حرارت، ایجاد صدا و ارتعاش، خوردگی، اختلال در عملکرد پمپ‌ها و افزایش هزینه‌های نگهداری شود. ایرسپراتورهای شرکت اول تاسیسات در مدل‌های مختلف و متناسب با دبی‌های گوناگون، فشار کاری و شرایط پروژه طراحی و تولید می‌شوند. در ادامه مهم‌ترین سوالات فنی درباره عملکرد، ساخت، نصب، ظرفیت، فشار کاری و نگهداری ایرسپراتور بررسی شده است.
ایرسپراتور چیست و چه وظیفه‌ای دارد؟
ایرسپراتور (Air Separator) تجهیزی است که برای جداسازی و حذف هوا و حباب‌های موجود در آب یا سیال مدارهای بسته تأسیسات استفاده می‌شود. این دستگاه با کاهش سرعت جریان و ایجاد شرایط مناسب برای تجمع حباب‌ها، باعث جدا شدن هوا از سیال شده و از ایجاد مشکلات ناشی از وجود هوا در سیستم جلوگیری می‌کند.
وجود هوا در مدار تأسیسات چه مشکلاتی ایجاد می‌کند؟
وجود هوا در مدار می‌تواند باعث کاهش راندمان انتقال حرارت، ایجاد صدای جریان و ضربه‌های هیدرولیکی، افزایش خوردگی، کاهش دبی مؤثر، اختلال در عملکرد پمپ‌ها و مبدل‌های حرارتی و افزایش مصرف انرژی شود. استفاده از ایرسپراتور به کاهش این مشکلات و بهبود عملکرد مدار کمک می‌کند.
ایرسپراتور چگونه هوا را از آب جدا می‌کند؟
سیال وارد ایرسپراتور شده و در فضای داخلی دستگاه سرعت آن کاهش پیدا می‌کند. طراحی داخلی تجهیز شامل صافی، صفحه ضربه‌گیر و کلکتور سوراخ‌دار شرایطی ایجاد می‌کند که حباب‌های هوا از جریان سیال جدا شده و در قسمت مناسب دستگاه تجمع پیدا کنند. هوای جداشده سپس از طریق تجهیزات تخلیه هوا از مدار خارج می‌شود.
تفاوت ایرسپراتور با هواگیر اتوماتیک چیست؟
ایرسپراتور وظیفه اصلی جداسازی هوا از جریان سیال را بر عهده دارد، در حالی که هواگیر اتوماتیک برای تخلیه هوای جمع‌شده از سیستم استفاده می‌شود. در بسیاری از سیستم‌های هیدرونیک، این دو تجهیز در کنار یکدیگر استفاده می‌شوند تا ابتدا هوا از جریان جدا شده و سپس از مدار خارج شود.
آیا ایرسپراتور باعث کاهش فشار آب در سیستم می‌شود؟
هر تجهیز نصب‌شده در مسیر جریان، مقدار مشخصی افت فشار ایجاد می‌کند؛ اما ایرسپراتور مناسب باید به گونه‌ای طراحی شود که افت فشار آن در محدوده قابل قبول سیستم باشد. انتخاب صحیح قطر دستگاه، اتصالات و ظرفیت جریان نقش مهمی در کنترل افت فشار دارد.
فشار کاری ایرسپراتور چقدر است؟
فشار کاری ایرسپراتور باید متناسب با فشار طراحی مدار تأسیسات انتخاب شود. مدل‌های ایرسپراتور شرکت اول تاسیسات با فشار کاری 10 بار طراحی شده‌اند و قبل از تحویل، تحت تست هیدرواستاتیک پوسته با فشار 15 بار مورد آزمایش قرار می‌گیرند.
ظرفیت ایرسپراتور چگونه انتخاب می‌شود؟
ظرفیت ایرسپراتور بر اساس دبی عبوری سیال، قطر لوله‌های ورودی و خروجی، سرعت جریان، فشار کاری و شرایط عملکرد سیستم تعیین می‌شود. انتخاب دستگاه صرفاً بر اساس قطر لوله انجام نمی‌شود و باید ظرفیت واقعی جریان نیز در نظر گرفته شود.
ایرسپراتور در چه دبی‌هایی تولید می‌شود؟
ایرسپراتورهای اول تاسیسات در مدل‌های مختلف برای دبی‌های گوناگون تولید می‌شوند. مدل‌های استاندارد ارائه‌شده شامل ظرفیت‌هایی از حدود 56 تا 2750 GPM هستند و در صورت نیاز، امکان طراحی و ساخت تجهیز متناسب با دبی و شرایط اختصاصی پروژه نیز وجود دارد.
جنس بدنه ایرسپراتور چیست؟
بدنه ایرسپراتورهای استاندارد اول تاسیسات از فولاد کربنی ST37 ساخته می‌شود. ضخامت بدنه با توجه به مدل و ابعاد دستگاه انتخاب شده و در مدل‌های مختلف بین 4 تا 10 میلی‌متر متغیر است. انتخاب ضخامت مناسب با توجه به فشار کاری و الزامات طراحی انجام می‌شود.
اجزای داخلی ایرسپراتور شامل چه مواردی است؟
اجزای داخلی ایرسپراتور شامل صافی گالوانیزه گرم، کلکتور سوراخ‌دار از جنس استنلس استیل و صفحه ضربه‌گیر است. این مجموعه با ایجاد شرایط مناسب در مسیر جریان، به جداسازی بهتر هوا از سیال کمک می‌کند. بسته به مدل، ابعاد و قطر کلکتور داخلی نیز متناسب با ظرفیت دستگاه انتخاب می‌شود.
آیا ایرسپراتور دارای دریچه بازدید و تخلیه است؟
بله، ایرسپراتورهای اول تاسیسات مجهز به دریچه بازدید و بوش تخلیه هستند. این تجهیزات امکان بازرسی قسمت‌های داخلی، انجام عملیات سرویس و نگهداری و تخلیه ذرات و رسوبات جمع‌شده در داخل دستگاه را فراهم می‌کنند.
جنس صافی داخل ایرسپراتور چیست؟
صافی داخلی ایرسپراتور از گالوانیزه گرم ساخته می‌شود. استفاده از پوشش گالوانیزه گرم موجب افزایش مقاومت صافی در برابر خوردگی و شرایط کاری مدار می‌شود. سایر اجزای داخلی مانند کلکتور سوراخ‌دار نیز با توجه به طراحی دستگاه از جنس استنلس استیل انتخاب می‌شوند.
ایرسپراتور در چه سیستم‌هایی استفاده می‌شود؟
ایرسپراتور در سیستم‌های گرمایش و سرمایش، موتورخانه‌ها، مدارهای آب گرم و آب سرد، سیستم‌های هیدرونیک، چیلرها، بویلرها، مبدل‌های حرارتی و تأسیسات صنعتی مورد استفاده قرار می‌گیرد. استفاده از این تجهیز در مدارهایی که کنترل و حذف هوا اهمیت دارد، موجب افزایش پایداری و راندمان سیستم می‌شود.
ایرسپراتور در کدام قسمت سیستم نصب می‌شود؟
محل نصب ایرسپراتور باید بر اساس نوع سیستم، دمای سیال، فشار مدار، شرایط هیدرولیکی و طراحی کلی تأسیسات تعیین شود. در سیستم‌های آب گرم و آب سرد، محل نصب مناسب معمولاً در بخشی از مدار انتخاب می‌شود که شرایط برای جداسازی هوا مطلوب باشد. جانمایی صحیح تجهیز باید توسط طراح تأسیسات و بر اساس نقشه و شرایط واقعی پروژه انجام شود.
آیا ایرسپراتور باعث کاهش صدای سیستم می‌شود؟
بله، وجود حباب‌های هوا در مدار می‌تواند یکی از عوامل ایجاد صدای جریان، ارتعاش و عملکرد نامناسب پمپ‌ها باشد. با جداسازی هوا از سیال، ایرسپراتور می‌تواند به کاهش این مشکلات کمک کند. البته میزان کاهش صدا به وضعیت کلی سیستم و سایر عوامل هیدرولیکی نیز وابسته است.
آیا ایرسپراتور از خوردگی تجهیزات جلوگیری می‌کند؟
کاهش میزان هوای موجود در مدار می‌تواند به کاهش شرایط مساعد برای خوردگی ناشی از حضور اکسیژن کمک کند. به همین دلیل استفاده صحیح از ایرسپراتور می‌تواند در افزایش طول عمر پمپ‌ها، مبدل‌های حرارتی، لوله‌ها و سایر تجهیزات مدار مؤثر باشد. البته کنترل کیفیت آب و استفاده از روش‌های مناسب تصفیه و ضدخوردگی نیز ضروری است.
استاندارد ساخت ایرسپراتور چیست؟
ایرسپراتورهای تحت فشار باید بر اساس الزامات طراحی و ساخت تجهیزات تحت فشار تولید شوند. ایرسپراتورهای اول تاسیسات بر اساس الزامات ASME Section VIII Division 1 طراحی و ساخته شده و پس از تکمیل عملیات ساخت و جوشکاری، تحت کنترل کیفی و تست‌های مورد نیاز از جمله تست چشمی (Visual Test) و تست هیدرواستاتیک قرار می‌گیرند.
تست هیدرواستاتیک ایرسپراتور با چه فشاری انجام می‌شود؟
ایرسپراتورهای اول تاسیسات با فشار کاری 10 بار طراحی شده و تست هیدرواستاتیک پوسته آن‌ها با فشار 15 بار انجام می‌شود. این آزمایش برای بررسی استحکام و اطمینان از عدم وجود نشتی در بدنه و اتصالات دستگاه انجام می‌گیرد.
پوشش داخلی و خارجی ایرسپراتور چگونه است؟
پس از انجام عملیات ساخت، جوشکاری و آماده‌سازی سطوح، داخل ایرسپراتور با دو لایه اپوکسی غنی از روی پوشش داده می‌شود و برای سطح خارجی نیز پوشش مناسب از جمله رنگ روغنی زینک کرومات در نظر گرفته می‌شود. این پوشش‌ها به افزایش مقاومت بدنه در برابر خوردگی و شرایط محیطی کمک می‌کنند.
برای سفارش و ساخت ایرسپراتور چه اطلاعاتی لازم است؟
برای انتخاب و ساخت ایرسپراتور، اطلاعاتی مانند دبی سیال، قطر لوله‌های ورودی و خروجی، فشار کاری و طراحی، دمای سیال، نوع سیال، شرایط نصب، فضای موجود و استاندارد مورد نظر باید مشخص شود. اول تاسیسات بر اساس اطلاعات پروژه، مدل و ابعاد مناسب ایرسپراتور را انتخاب یا طراحی و تولید می‌کند.
سوالات متداول درباره ایرسپراتور (Air Separator)
ایرسپراتور یکی از تجهیزات مهم در سیستم‌های تأسیسات حرارتی و برودتی است که وظیفه اصلی آن جداسازی و حذف هوای محلول و حباب‌های هوا از مدارهای بسته آب و سیالات می‌باشد. وجود هوا در سیستم می‌تواند باعث کاهش راندمان انتقال حرارت، ایجاد صدا و ارتعاش، خوردگی، اختلال در عملکرد پمپ‌ها و افزایش هزینه‌های نگهداری شود. ایرسپراتورهای شرکت اول تاسیسات در مدل‌های مختلف و متناسب با دبی‌های گوناگون، فشار کاری و شرایط پروژه طراحی و تولید می‌شوند. در ادامه مهم‌ترین سوالات فنی درباره عملکرد، ساخت، نصب، ظرفیت، فشار کاری و نگهداری ایرسپراتور بررسی شده است.
ایرسپراتور چیست و چه وظیفه‌ای دارد؟
ایرسپراتور (Air Separator) تجهیزی است که برای جداسازی و حذف هوا و حباب‌های موجود در آب یا سیال مدارهای بسته تأسیسات استفاده می‌شود. این دستگاه با کاهش سرعت جریان و ایجاد شرایط مناسب برای تجمع حباب‌ها، باعث جدا شدن هوا از سیال شده و از ایجاد مشکلات ناشی از وجود هوا در سیستم جلوگیری می‌کند.
وجود هوا در مدار تأسیسات چه مشکلاتی ایجاد می‌کند؟
وجود هوا در مدار می‌تواند باعث کاهش راندمان انتقال حرارت، ایجاد صدای جریان و ضربه‌های هیدرولیکی، افزایش خوردگی، کاهش دبی مؤثر، اختلال در عملکرد پمپ‌ها و مبدل‌های حرارتی و افزایش مصرف انرژی شود. استفاده از ایرسپراتور به کاهش این مشکلات و بهبود عملکرد مدار کمک می‌کند.
ایرسپراتور چگونه هوا را از آب جدا می‌کند؟
سیال وارد ایرسپراتور شده و در فضای داخلی دستگاه سرعت آن کاهش پیدا می‌کند. طراحی داخلی تجهیز شامل صافی، صفحه ضربه‌گیر و کلکتور سوراخ‌دار شرایطی ایجاد می‌کند که حباب‌های هوا از جریان سیال جدا شده و در قسمت مناسب دستگاه تجمع پیدا کنند. هوای جداشده سپس از طریق تجهیزات تخلیه هوا از مدار خارج می‌شود.
تفاوت ایرسپراتور با هواگیر اتوماتیک چیست؟
ایرسپراتور وظیفه اصلی جداسازی هوا از جریان سیال را بر عهده دارد، در حالی که هواگیر اتوماتیک برای تخلیه هوای جمع‌شده از سیستم استفاده می‌شود. در بسیاری از سیستم‌های هیدرونیک، این دو تجهیز در کنار یکدیگر استفاده می‌شوند تا ابتدا هوا از جریان جدا شده و سپس از مدار خارج شود.
آیا ایرسپراتور باعث کاهش فشار آب در سیستم می‌شود؟
هر تجهیز نصب‌شده در مسیر جریان، مقدار مشخصی افت فشار ایجاد می‌کند؛ اما ایرسپراتور مناسب باید به گونه‌ای طراحی شود که افت فشار آن در محدوده قابل قبول سیستم باشد. انتخاب صحیح قطر دستگاه، اتصالات و ظرفیت جریان نقش مهمی در کنترل افت فشار دارد.
فشار کاری ایرسپراتور چقدر است؟
فشار کاری ایرسپراتور باید متناسب با فشار طراحی مدار تأسیسات انتخاب شود. مدل‌های ایرسپراتور شرکت اول تاسیسات با فشار کاری 10 بار طراحی شده‌اند و قبل از تحویل، تحت تست هیدرواستاتیک پوسته با فشار 15 بار مورد آزمایش قرار می‌گیرند.
ظرفیت ایرسپراتور چگونه انتخاب می‌شود؟
ظرفیت ایرسپراتور بر اساس دبی عبوری سیال، قطر لوله‌های ورودی و خروجی، سرعت جریان، فشار کاری و شرایط عملکرد سیستم تعیین می‌شود. انتخاب دستگاه صرفاً بر اساس قطر لوله انجام نمی‌شود و باید ظرفیت واقعی جریان نیز در نظر گرفته شود.
ایرسپراتور در چه دبی‌هایی تولید می‌شود؟
ایرسپراتورهای اول تاسیسات در مدل‌های مختلف برای دبی‌های گوناگون تولید می‌شوند. مدل‌های استاندارد ارائه‌شده شامل ظرفیت‌هایی از حدود 56 تا 2750 GPM هستند و در صورت نیاز، امکان طراحی و ساخت تجهیز متناسب با دبی و شرایط اختصاصی پروژه نیز وجود دارد.
جنس بدنه ایرسپراتور چیست؟
بدنه ایرسپراتورهای استاندارد اول تاسیسات از فولاد کربنی ST37 ساخته می‌شود. ضخامت بدنه با توجه به مدل و ابعاد دستگاه انتخاب شده و در مدل‌های مختلف بین 4 تا 10 میلی‌متر متغیر است. انتخاب ضخامت مناسب با توجه به فشار کاری و الزامات طراحی انجام می‌شود.
اجزای داخلی ایرسپراتور شامل چه مواردی است؟
اجزای داخلی ایرسپراتور شامل صافی گالوانیزه گرم، کلکتور سوراخ‌دار از جنس استنلس استیل و صفحه ضربه‌گیر است. این مجموعه با ایجاد شرایط مناسب در مسیر جریان، به جداسازی بهتر هوا از سیال کمک می‌کند. بسته به مدل، ابعاد و قطر کلکتور داخلی نیز متناسب با ظرفیت دستگاه انتخاب می‌شود.
آیا ایرسپراتور دارای دریچه بازدید و تخلیه است؟
بله، ایرسپراتورهای اول تاسیسات مجهز به دریچه بازدید و بوش تخلیه هستند. این تجهیزات امکان بازرسی قسمت‌های داخلی، انجام عملیات سرویس و نگهداری و تخلیه ذرات و رسوبات جمع‌شده در داخل دستگاه را فراهم می‌کنند.
جنس صافی داخل ایرسپراتور چیست؟
صافی داخلی ایرسپراتور از گالوانیزه گرم ساخته می‌شود. استفاده از پوشش گالوانیزه گرم موجب افزایش مقاومت صافی در برابر خوردگی و شرایط کاری مدار می‌شود. سایر اجزای داخلی مانند کلکتور سوراخ‌دار نیز با توجه به طراحی دستگاه از جنس استنلس استیل انتخاب می‌شوند.
ایرسپراتور در چه سیستم‌هایی استفاده می‌شود؟
ایرسپراتور در سیستم‌های گرمایش و سرمایش، موتورخانه‌ها، مدارهای آب گرم و آب سرد، سیستم‌های هیدرونیک، چیلرها، بویلرها، مبدل‌های حرارتی و تأسیسات صنعتی مورد استفاده قرار می‌گیرد. استفاده از این تجهیز در مدارهایی که کنترل و حذف هوا اهمیت دارد، موجب افزایش پایداری و راندمان سیستم می‌شود.
ایرسپراتور در کدام قسمت سیستم نصب می‌شود؟
محل نصب ایرسپراتور باید بر اساس نوع سیستم، دمای سیال، فشار مدار، شرایط هیدرولیکی و طراحی کلی تأسیسات تعیین شود. در سیستم‌های آب گرم و آب سرد، محل نصب مناسب معمولاً در بخشی از مدار انتخاب می‌شود که شرایط برای جداسازی هوا مطلوب باشد. جانمایی صحیح تجهیز باید توسط طراح تأسیسات و بر اساس نقشه و شرایط واقعی پروژه انجام شود.
آیا ایرسپراتور باعث کاهش صدای سیستم می‌شود؟
بله، وجود حباب‌های هوا در مدار می‌تواند یکی از عوامل ایجاد صدای جریان، ارتعاش و عملکرد نامناسب پمپ‌ها باشد. با جداسازی هوا از سیال، ایرسپراتور می‌تواند به کاهش این مشکلات کمک کند. البته میزان کاهش صدا به وضعیت کلی سیستم و سایر عوامل هیدرولیکی نیز وابسته است.
آیا ایرسپراتور از خوردگی تجهیزات جلوگیری می‌کند؟
کاهش میزان هوای موجود در مدار می‌تواند به کاهش شرایط مساعد برای خوردگی ناشی از حضور اکسیژن کمک کند. به همین دلیل استفاده صحیح از ایرسپراتور می‌تواند در افزایش طول عمر پمپ‌ها، مبدل‌های حرارتی، لوله‌ها و سایر تجهیزات مدار مؤثر باشد. البته کنترل کیفیت آب و استفاده از روش‌های مناسب تصفیه و ضدخوردگی نیز ضروری است.
استاندارد ساخت ایرسپراتور چیست؟
ایرسپراتورهای تحت فشار باید بر اساس الزامات طراحی و ساخت تجهیزات تحت فشار تولید شوند. ایرسپراتورهای اول تاسیسات بر اساس الزامات ASME Section VIII Division 1 طراحی و ساخته شده و پس از تکمیل عملیات ساخت و جوشکاری، تحت کنترل کیفی و تست‌های مورد نیاز از جمله تست چشمی (Visual Test) و تست هیدرواستاتیک قرار می‌گیرند.
تست هیدرواستاتیک ایرسپراتور با چه فشاری انجام می‌شود؟
ایرسپراتورهای اول تاسیسات با فشار کاری 10 بار طراحی شده و تست هیدرواستاتیک پوسته آن‌ها با فشار 15 بار انجام می‌شود. این آزمایش برای بررسی استحکام و اطمینان از عدم وجود نشتی در بدنه و اتصالات دستگاه انجام می‌گیرد.
پوشش داخلی و خارجی ایرسپراتور چگونه است؟
پس از انجام عملیات ساخت، جوشکاری و آماده‌سازی سطوح، داخل ایرسپراتور با دو لایه اپوکسی غنی از روی پوشش داده می‌شود و برای سطح خارجی نیز پوشش مناسب از جمله رنگ روغنی زینک کرومات در نظر گرفته می‌شود. این پوشش‌ها به افزایش مقاومت بدنه در برابر خوردگی و شرایط محیطی کمک می‌کنند.
برای سفارش و ساخت ایرسپراتور چه اطلاعاتی لازم است؟
برای انتخاب و ساخت ایرسپراتور، اطلاعاتی مانند دبی سیال، قطر لوله‌های ورودی و خروجی، فشار کاری و طراحی، دمای سیال، نوع سیال، شرایط نصب، فضای موجود و استاندارد مورد نظر باید مشخص شود. اول تاسیسات بر اساس اطلاعات پروژه، مدل و ابعاد مناسب ایرسپراتور را انتخاب یا طراحی و تولید می‌کند.
