اول تاسیسات به عنوان تولیدکننده برتر در زمینه تولید انواع منبع کویل دار در ظرفیت های متنوع از 200 لیتر تا 6000 لیتری، محصولات خود را با ورق درجه یک فولاد مبارکه تولید کرده و با گارانتی تقدیم شما عزیزان میکند.

برای مشاهده قیمت منبع کویل دار 500 لیتری بر روی دکمه زیر کلیک نمایید

مشاهده قیمت منبع کویل دار 500 لیتری

مشخصات منبع کویل دار 500 لیتری (کاتالوگ فنی)

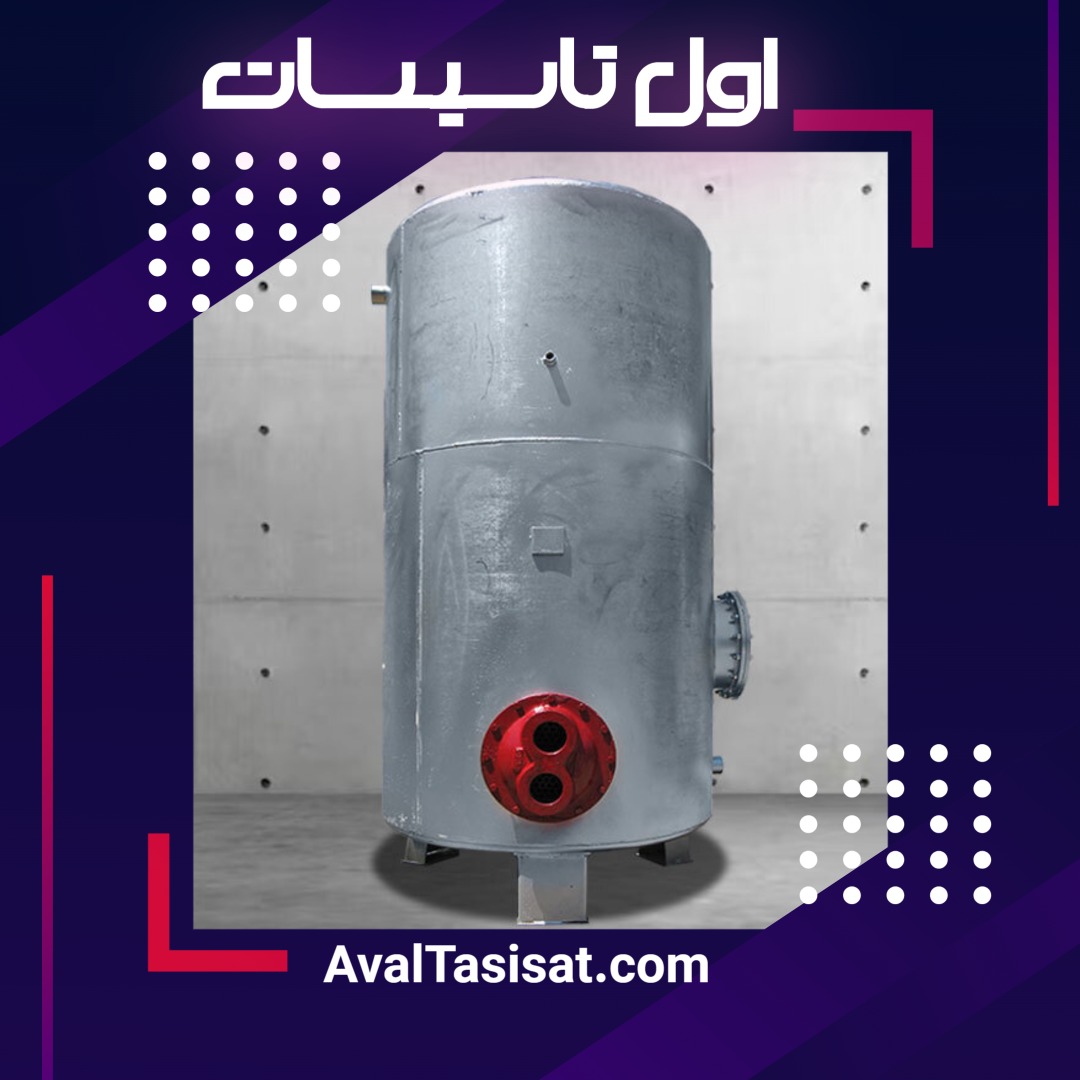

منبع کویل دار 500 لیتری اول تاسیسات، در دو مدل ایستاده (عمودی) و خوابیده (افقی) با کویل ساخته شده از مس باهنر در سه کار برد اداری، آپارتمانی و استخری تولید میشود. در دو جدول زیر مشخصات منبع کویل دار 500 لیتری اول تاسیسات، درج شده است.

• منطبق بر استاندارد ASHREA جهت محاسبه بار حرارتی و حجم منبع کویل دار
• منطبق بر استاندارد TEMA جهت طراحی و محاسبه سطح حرارتی کویل مسی مخزن
• منطبق بر استاندارد ASME جهت طراحی و محاسبه ضخامت، جنس و اجزای مخزن
• عدسی مخزن از نوع Torrispherical  و با عمق مناسب می باشد.
• انجام تست های virtual test, Hydro بر روی تمامی مخازن
• شامل دریچه بازدید برحسب سفارش.
• پوشش رنگ اپوکسی در سطوح داخلی مخازن کربن استیل.
• رنگهای پلی آمید یا اپوکسی برای رنگ آمیزی سطوح خارجی مخازن کربن استیل.
• پوشش رنگ زینک ریچ اپوکسی برای خطوط جوش داخلی و رنگ زینک کرومات برای خطوط جوش خارجی در مخازن گالوانیزه.
• اداری با سطح حرارتی 9ft2  / آپارتمانی با سطح حرارتی 15ft2 / استخر با سطح حرارتی 22ft2

منبع کویلدار، منبع کویلی  (coil tank) چیست؟

منبع کویل‌دار 500 لیتری، یک سیستم ذخیره‌سازی آب گرم است که به وسیله یک یا چند کویل (لوله‌های مارپیچی یا یو شکل) برای انتقال حرارت طراحی شده است. در این نوع منبع، آب داغ (که معمولاً از طریق یک دیگ بخار یا پکیج گرمایشی تأمین می‌شود) از درون کویل‌ها عبور کرده و گرما را به آب سردی که در بدنه اصلی منبع قرار دارد، منتقل می‌کند.

 ویژگی‌ها و کاربردهای منبع کویل دار 500 لیتری

- ذخیره‌سازی آب گرم: این منبع به عنوان یک مخزن برای ذخیره‌سازی آب گرم استفاده می‌شود و می‌تواند نیازهای گرم‌کننده مرتبط با سیستم‌های گرمایشی و مصرفی را تأمین کند.
- تعمیر و نگهداری آسان: به خاطر ساختار ساده‌اش، تعمیرات و نگهداری آن راحت است.
- بهینه‌سازی مصرف انرژی: این سیستم به دلیل استفاده از منابع گرمایی موجود (مانند بخار یا آب داغ) بهینه‌تر عمل می‌کند.

منبع کویل‌دار اغلب در سیستم‌های گرمایشی خانگی یا صنعتی، سیستم‌های آب داغ و... به کار می‌رود.


کاربرد منبع کویل دار 500 لیتری

منبع کویل‌دار در انواع مختلفی از سیستم‌ها و کاربردها مورد استفاده قرار می‌گیرد. اینجا به برخی از مهم‌ترین کاربردهای آن اشاره می‌کنم:

1. سیستم‌های آب گرم خانگی: منبع کویل‌دار معمولاً در سیستم‌های گرمایشی خانگی به عنوان منبع آب گرم غیرمستقیم استفاده می‌شود. این سیستم می‌تواند به منظور تأمین آب گرم برای مصرف در حمام، آشپزخانه و دیگر مصارف خانگی به کار رود.

2. سیستم‌های گرمایشی مرکزی: در سیستم‌های گرمایشی مرکزی، منبع کویل‌دار می‌تواند به عنوان بخشی از یک سیستم گرمایشی بزرگ‌تر عمل کند که آب گرم را به رادیاتورها یا سیستم‌های گرمایش از کف توزیع می‌کند.

3. صنایع غذایی: در صنایع غذایی و لبنیات، منبع کویل‌دار برای تأمین آب گرم مورد نیاز در فرایندهای تولید، شستشو و بهداشتی استفاده می‌شود.

4. مسیرهای آب گرم برای استخرها: در استخرهای شنا، منبع کویل‌دار می‌تواند برای گرم کردن دوشهای استخر استفاده شود و به حفظ دمای مطلوب آب کمک کند.

5. تأسیسات صنعتی: در بسیاری از کارخانه‌ها و تأسیسات صنعتی، منبع کویل‌دار می‌تواند برای تأمین آب گرم مورد استفاده در فرایندهای صنعتی، شستشو یا سایر کاربردها به کار رود.

6. سیستم‌های گرمایش از کف: در برخی از سیستم‌های گرمایش از کف، منبع کویل‌دار می‌تواند به عنوان منبع تولید حرارت برای گردش آب داغ در لوله‌های زیرزمینی استفاده شود.

7. تأمین آب گرم برای ساختمان‌های چند منظوره: در ساختمان‌های بزرگ مثل هتل‌ها، بیمارستان‌ها و مراکز تجاری نیز به عنوان یک گزینه مؤثر برای تأمین آب گرم استفاده می‌شود.

به طور کلی، منبع کویل‌دار به دلیل کارایی، هزینه‌های بهینه و انعطاف‌پذیری در کاربردها، در بخش‌های مختلف بسیار مورد توجه قرار گرفته است.


ساختار منبع کویل دار 500 لیتری

منبع کویل‌دار (یا منبع آب گرم غیرمستقیم) معمولاً از دو بخش اصلی تشکیل شده است:

1. بدنه اصلی: این بخش معمولاً از فولاد یا فولاد ضد زنگ ساخته می‌شود و برای نگهداری آب طراحی شده است. این بدنه معمولاً عایق‌کاری شده تا انرژی حرارتی به خوبی حفظ شود.

2. کویل: این قسمت شامل لوله‌هایی است که به شکل حلقه‌ای یا مارپیچی درون بدنه منبع قرار دارند. کویل‌ها معمولاً از مس یا فولاد ضد زنگ ساخته می‌شوند و وظیفه‌ی انتقال حرارت از سیال داغ (مانند آب جوش یا بخار) را دارند.

قسمتهای دیگر منبع کویل دار:
- خروجی و ورودی آب: منبع معمولاً دارای ورودی برای آب سرد و خروجی برای آب گرم است.
- عایق‌بندی: برای کاهش اتلاف حرارتی، بدنه منبع معمولاً با مواد عایق پوشانده می‌شود.
- شیرها و لوازم جانبی: منبع همچنین شامل شیرهای ایمنی، ترموستات و... برای کنترل دما و فشار است.

عملکرد منبع کویل‌دار به این صورت است که آب داغ از طریق کویل‌ها عبور کرده و گرما را به آب موجود در بدنه منتقل می‌کند، و این امر باعث گرم شدن آب برای مصرف در خانه می‌شود.


مزایای منبع کویل دار

منبع کویل‌دار دارای مزایای متعددی است که آن را به گزینه‌ای مناسب برای تأمین آب گرم در بسیاری از سیستم‌ها تبدیل می‌کند. برخی از مزایای منبع کویل‌دار عبارتند از:

1. کارایی حرارتی بالا: به دلیل استفاده از کویل‌ها برای انتقال حرارت، منبع می‌تواند به طور مؤثری از منابع حرارتی (مانند دیگ بخار یا آب داغ) استفاده کند و آب را به سرعت گرم کند.

2. ذخیره‌سازی آب گرم: این سیستم قابلیت ذخیره‌سازی آب گرم را دارد و می‌تواند نیازهای مصرفی آب گرم در ساعات مختلف روز را تأمین کند.

3. تعادل در فشار: منابع کویل‌دار می‌توانند به گونه‌ای طراحی شوند که فشار مطلوب آب گرم را متعادل کرده و باعث بهبود کارایی سیستم شوند.

4. بهره‌وری انرژی: به دلیل اینکه این سیستم‌ها از منابع گرمایی موجود بهره‌برداری می‌کنند، می‌توانند در کاهش هزینه‌های انرژی مؤثر باشند.

5. صدای کم: به دلیل ساختار ساده و عدم نیاز به تجهیزات پیچیده، منبع کویل‌دار معمولاً صدایی تولید نمی‌کند.

6. نگهداری آسان: تعمیر و نگهداری این سیستم‌ها به دلیل طراحی ساده آسان‌تر است و معمولاً نیاز به تخصص خاصی ندارد.

7. انعطاف‌پذیری: منبع کویل‌دار می‌تواند به انواع منابع گرمایی (از جمله پکیج‌های گرمایشی، دیگ‌های بخار و غیره) متصل شود و به همین دلیل گزینه‌ای مناسب برای سیستم‌های مختلف است.

8. عدم نیاز به لوله‌کشی مخصوص: در برخی موارد، نصب و راه‌اندازی منابع کویل‌دار نیاز به لوله‌کشی بسیار پیچیده‌ای ندارد و این می‌تواند هزینه نصب را کاهش دهد.

با توجه به این مزایا، منبع کویل‌دار به گزینه‌ای محبوب در بسیاری از کاربردهای صنعتی و خانگی تبدیل شده است.


معایب منبع کویل دار 500 لیتری

منبع کویل‌دار در حالی که مزایای زیادی دارد، معایبی نیز دارد که می‌تواند در انتخاب آن مؤثر باشد. برخی از معایب منبع کویل‌دار عبارتند از:

1. سرعت گرم شدن: زمان لازم برای گرم شدن آب ممکن است بیشتر از سیستم‌های مستقیم مانند آبگرمکن‌های فوری باشد، زیرا باید گرما از طریق کویل انتقال یابد.

2. محدودیت ظرفیت: حجم آب گرم که می‌توان در یک زمان ذخیره کرد، محدود است و در صورت مصرف زیاد آب گرم، ممکن است نیاز به زمان بیشتری برای گرم شدن مجدد آب وجود داشته باشد.

3. آلودگی و رسوب‌گذاری: در صورتی که آب ورودی دارای املاح معدنی زیادی باشد، ممکن است در کویل‌ها رسوب ایجاد شود که این می‌تواند عملکرد سیستم را کاهش دهد و نیاز به تعمیرات بیشتری داشته باشد.

4. فضای نصب: نصب منبع کویل‌دار نیاز به فضایی نسبتا بزرگ دارد و ممکن است در برخی از ساختمان‌ها از نظر فضایی محدودیت ایجاد کند.

5. قیمت اولیه: هزینه نصب و خرید یک منبع کویل‌دار ممکن است بیشتر از سیستم‌های ساده‌تر باشد، هرچند که در طول زمان می‌تواند در کاهش هزینه‌های انرژی جبران شود.

6. احتیاج به تجهیزات جانبی: برای عملکرد بهینه، منبع کویل‌دار ممکن است به تجهیزات جانبی مانند پمپ‌ها و شیرآلات دیگر نیاز داشته باشد که این می‌تواند پیچیدگی سیستم را افزایش دهد.

با توجه به این معایب، باید پیش از انتخاب یک منبع کویل‌دار، نیازها و شرایط محیطی خود را به دقت بررسی کرد.


قیمت منبع کویل دار چگونه محاسبه می شود؟

ابتدا وزن فولاد و مس بکار رفته در منبع کویل دار محاسبه شده و قیمت متریال آن بر اساس قیمت روز مشخص می گردد . سپس با هزینه هایی مانند نفر ساعت کارگران و الکترود و ... جمع شده و در انتها سود سازنده به مبلغ هزینه کل اضافه می گردد.
