تولید کننده و سازنده منبع کویل دار (کویلی) عمودی و افقی

​نمای کارخانه

پر فروش های منبع کویلدار

منبع کویل دار چیست و چه کاربردی دارد؟

منبع کویل‌دار (مخزن کویل‌دار) از تجهیزات اساسی در موتورخانه‌ها محسوب می‌شود. کاربرد اصلی این دستگاه، تأمین آب گرم بهداشتی است که با انتقال حرارت از آب داغ دیگ (یا بخار) به آب سرد مصرفی، این فرآیند را انجام می‌دهد.

نحوه عملکرد منبع کویلدار:
1. آب سرد ورودی به مخزن وارد می‌شود.

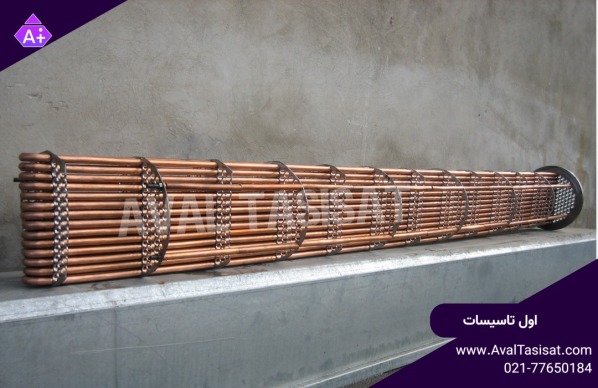

2. حرارت از طریق کویل مسی (که درون مخزن قرار دارد و حامل آب داغ دیگ یا بخار است) به آب سرد منتقل می‌شود.
3. در نهایت، آب گرم بهداشتی آماده استفاده می‌گردد.

این سیستم به‌عنوان یک مبدل حرارتی غیرمستقیم، ایمنی و بازدهی بالایی در فرآیند گرمایش آب دارد.

ویژگی‌های کلیدی منبع کویلدار:
- جنس کویل: معمولاً از مس (با رسانایی حرارتی مطلوب).
- منبع حرارت: آب داغ دیگ یا بخار.
- کاربرد: مصارف بهداشتی و گرمایشی.

منبع کویل دار چگونه کار میکند؟

​​​​​​استاندارد ASHRAE مخزن کویل‌دار را به‌عنوان بهترین روش برای تولید آب گرم بهداشتی در ساختمان‌ها معرفی می‌کند. در این سیستم، بخار یا آب داغ دیگ از داخل کویل حرارتی (معمولاً از جنس مس) عبور می‌کند و با انتقال حرارت غیرمستقیم، آب سرد مصرفی که اطراف کویل جریان دارد را به تدریج گرم می‌نماید.

مزیت کلیدی منابع کویل‌دار نسبت به مبدل‌های حرارتی معمولی:
✔ حجم ذخیره آب گرم، که در ساعات پیک مصرف (اوج نیاز) به‌عنوان یک منبع ذخیره عمل کرده و از افت فشار یا کمبود آب گرم جلوگیری می‌کند.
✔ جدا بودن مدار آب گرم دیگ از آب مصرفی که باعث افزایش ایمنی و جلوگیری از آلودگی آب شرب می‌شود.

این سیستم با ترکیب راندمان بالا و قابلیت ذخیره‌سازی، گزینه‌ای ایده‌آل برای تأمین پایدار آب گرم بهداشتی محسوب می‌شود.

نکته فنی: جنس کویل معمولاً از مس انتخاب می‌شود تا با توجه به رسانایی حرارتی بالا، انتقال گرما بهینه صورت گیرد.

مزایای استفاده از منبع کویلدار

منبع کویل‌دار اول تاسیسات، راهکار برتر آب گرم بهداشتی

بر اساس استانداردهای روز صنعت، مخزن کویل‌دار در مقایسه با سایر سیستم‌های تولید آب گرم مانند منابع دوجداره و مبدل‌های حرارتی لحظه‌ای، از مزایای قابل توجهی برخوردار است. اول تاسیسات با طراحی اصولی، این مزایا را به سطح بالاتری ارتقا داده است:

مزایای کلیدی منبع کویل‌دار اول تاسیسات:

✅ قابلیت تعمیر و نگهداری آسان
- بدنه خارجی مخزن به راحتی قابل تعمیر است.
- کویل حرارتی داخل مخزن قابلیت شست‌وشو و تعمیر دارد که طول عمر سیستم را افزایش می‌دهد.

✅ راندمان حرارتی بالا
- قرارگیری کویل در داخل مخزن باعث تبادل گرمایی بهتر و کاهش اتلاف انرژی می‌شود.
- امکان افزایش سطح حرارتی کویل برای پاسخگویی به مصارف بالا وجود دارد.

✅ انعطاف‌پذیری در طراحی
- این سیستم قابلیت تطبیق با پروژه‌های بزرگتر را دارد و می‌تواند با افزایش سطح کویل، نیازهای حرارتی بیشتر را پوشش دهد.

چرا مخزن کویل‌دار اول تاسیسات گزینه بهتری است؟
- مقاومت بیشتر در برابر رسوب‌گیری نسبت به منابع دوجداره.
- ذخیره آب گرم برای مصارف پیک، برخلاف مبدل‌های لحظه‌ای که در زمان اوج مصرف با افت دما مواجه می‌شوند.
- صرفه‌جویی در انرژی به دلیل طراحی بهینه تبادل حرارتی.

اگر نیاز به مشاوره فنی یا استعلام قیمت دارید، مهندسان اول تاسیسات آماده پاسخگویی هستند.

تولید مخزن کویلدار در ظرفیت های

• قیمت منبع کویلدار (مخزن کویل دار) 200 لیتر
• قیمت منبع کویلدار (مخزن کویل دار) 300 لیتر
• قیمت منبع کویلدار (مخزن کویل دار) 400 لیتر
• قیمت منبع کویلدار (مخزن کویل دار) 500 لیتر
• قیمت منبع کویلدار (مخزن کویل دار) 600 لیتر
• قیمت منبع کویلدار (مخزن کویل دار) 800 لیتر
• قیمت منبع کویلدار (مخزن کویل دار)  1000 لیتر
• قیمت منبع کویلدار (مخزن کویل دار)  1200 لیتر
• قیمت منبع کویلدار (مخزن کویل دار) 1500 لیتر
• قیمت منبع کویلدار (مخزن کویل دار) 2000 لیتر
• قیمت منبع کویلدار (مخزن کویل دار) 2500 لیتر
• قیمت منبع کویلدار (مخزن کویل دار) 3000 لیتر
• قیمت منبع کویلدار (مخزن کویل دار) 4000 لیتر
• قیمت منبع کویلدار (مخزن کویل دار) 5000 لیتر
• قیمت منبع کویلدار (مخزن کویل دار) 6000 لیتر

فیلم آموزش محاسبه منبع کویل دار

نرم افزار محاسبه منبع کویل دار

در نرم افزار محاسبه مخزن آبگرم کویلدار ساختمان مسکونی، میزان ظرفیت حرارتی و ابعاد مخزن جهت تأمین آبگرم ساختمان، برای دو مدل مخازن عمودی و افقی محاسبه می‌گردد.
​​​​​​​
ورودی ها:
✅ حجم کل آبگرم مورد نیاز: اگر حجم آبگرم مورد نیاز را بدانیم بصورت دستی در این باکس مینویسیم و اگر نیاز به محاسبه داشتیم روی دکمه محاسبه کلیک کرده وارد نرم افزار محاسبه بار حرارتی و دبی ابگرم ساختمان مسکونی می شویم و در آنجا اطلاعات واحد ها را وارد کرده و پس از محاسبه دکمه برگشت نتیجه را میزنیم. در اینصورت عدد حاصله در این باکس بصورت اتوماتیک وارد می شود.
✅ تعداد مخزن مورد نیاز: برخی اوقات بدلایل مختلف (مثلا کمبود ارتفاع موتورخانه، باریک بودن درب ورودی، بالابودن حجم آبگرم مورد نیاز) ممکن است به یک یا چند مخزن نیاز باشد که در این قسمت تعداد مخازن را وارد می نماییم. توجه داشته باشید برای ظرفیت های زیر 200 لیتر امکان انتخاب 2 مخزن به بالا وجود ندارد.
✅ فشار آب داخل مخزن: منظور فشار آب بهداشتی داخل مخزن است كه مجموع فشار پمپ (یا فشار آب شهر) و فشار استاتیك ساختمان است كه بر اساس این فشار ضخامت مخزن تعیین می‌گردد.
✅ نوع دیگ: انتخاب نوع دیگ جهت موتورخانه واحد مسکونی بر اساس پارامترهای مختلفی از قبیل فشار، ظرفیت حرارتی، دما و ... صورت می گیرد. اما معمولا برای واحدهای مسکونی از دیگ آبگرم استفاده می نمایند. در این نرم افزار نوع دیگ تعیین کننده سطح حرارتی کویل مخزن می‌باشد.

خروجی ها:
نتایجی که پس از محاسبه به نمایش گذاشته می شود مربوط به یک مخزن می‌باشد.
✅ حجم هر مخزن آبگرم: حجم مخازن بستگی به نوع كاربری ساختمان و با در نظر گرفتن ضرایب مربوطه محاسبه می‌گردد. بسته به تعداد مخازن انتخابی، حجم کل را بر تعداد مخازن تقسیم نموده و نمایش می دهد.
✅ قطر مخزن: قطر هر مخزن را با توجه به حجم تعیین شده محاسبه و نمایش می دهد.
✅ ارتفاع مفید مخزن: منظور از ارتفاع مفید مخزن، ارتفاع بدون پایه (کپسول مخزن) می‌باشد. در مواردی که ارتفاع کل مخزن اهمیت داشته باشد باید ارتفاع پایه نیز به آن اضافه نمایید. (توجه: برای مخزن ایستاده ارتفاع و برای مخزن افقی طول داریم)
✅ ضخامت مخزن: این عدد بسته به قطر و فشار کاری مخزن و ضریب خوردگی محاسبه می‌گردد.
✅ سطح حرارتی کویل: منظور از سطح حرارتی کویل، سطوح لازم جهت تماس آب مخزن با کویل می‌باشد که در اثر آن، آب درون مخزن گرم می شود. این سطح حرارتی برحسب تغییر دمای آب داخل مخزن و دبی لازم محاسبه می شود .عدد حاصل از محاسبه بر اساس فوت مربع می‌باشد.
✅ ظرفیت حرارتی: ظرفیت حرارتی یعنی مقدار حرارتی که هر مخزن جهت گرم کردن آب بهداشتی تولید می نماید . عدد محاسبه شده بر اساس کیلوکالری بر ساعت می‌باشد.
✅ دبی متوسط آبگرم تولیدی: میزان آب بهداشتی که توسط یک مخزن تولید می‌گردد را بر اساس گالن در دقیقه محاسبه می نماید.
✅ دبی پمپ کویل: دبی آب دیگ لازم جهت گرمایش کویل هر مخزن را بر اساس گالن در دقیقه محاسبه می نماید.

هنگام خرید منبع کویل دار به چه نکاتی باید توجه کرد؟
در خرید منبع کویل دار  باید عواملی مانند ضخامت ورق مخزن، سطح حرارتی کویل، کیفیت جوشکاری، نوع پوشش ضدخوردگی، فشار کاری و استانداردهای ساخت بررسی شوند. این موارد تأثیر مستقیمی بر عملکرد و طول عمر تجهیز دارند.

 قیمت روز منبع کویل دار چگونه تعیین می‌شود؟
قیمت منبع کویل دار بر اساس عواملی مانند قیمت ورق فولادی، لوله مسی کویل، ضخامت مخزن، سطح حرارتی کویل، هزینه‌های تولید و شرایط بازار تعیین می‌شود.

 چرا قیمت منبع کویل دار در بازه‌های زمانی مختلف تغییر می‌کند؟
نوسانات قیمت مواد اولیه به‌ویژه ورق فولادی و لوله مسی مهم‌ترین عامل تغییر قیمت منبع کویل دار است. تغییر نرخ ارز و هزینه‌های تولید نیز می‌تواند بر قیمت نهایی محصول اثرگذار باشد.

منبع کویل دار موتورخانه چه وظیفه‌ای دارد؟
منبع کویل دار موتورخانه برای تولید و ذخیره آب گرم مصرفی ساختمان استفاده می‌شود. این تجهیز با دریافت انرژی حرارتی از دیگ یا سیستم گرمایش مرکزی، آب گرم مورد نیاز مصرف‌کنندگان را تأمین می‌کند.

آیا منبع کویل دار برای موتورخانه ساختمان‌های مسکونی مناسب است؟
بله، منبع کویل دار یکی از رایج‌ترین تجهیزات تأمین آب گرم مصرفی در موتورخانه ساختمان‌های مسکونی است و برای تأمین پایدار آب گرم در واحدهای مختلف کاربرد گسترده‌ای دارد.

تفاوت منبع کویل دار موتورخانه با آبگرمکن چیست؟
منبع کویل دار از انرژی حرارتی دیگ موتورخانه استفاده می‌کند و برای مصارف با حجم بالای آب گرم مناسب است، در حالی که آبگرمکن‌ها معمولاً ظرفیت کمتری دارند و برای مصارف محدودتر به کار می‌روند.

چگونه ظرفیت مناسب منبع کویل دار را انتخاب کنیم؟
ظرفیت مناسب منبع کویل دار باید بر اساس تعداد مصرف‌کنندگان، میزان مصرف آب گرم، نوع کاربری ساختمان و ضریب همزمانی مصرف تعیین شود تا عملکرد بهینه سیستم تضمین گردد.

محاسبه آنلاین منبع کویل دار چه مزیتی دارد؟
محاسبه آنلاین منبع کویل دار به انتخاب سریع‌تر حجم مخزن و سطح حرارتی کویل کمک می‌کند و احتمال خطا در انتخاب ظرفیت مناسب را کاهش می‌دهد.

مخزن کویل دار افقی بهتر است یا عمودی؟
انتخاب مخزن کویل دار افقی یا عمودی به شرایط پروژه و فضای نصب بستگی دارد. مخازن عمودی معمولاً فضای کمتری اشغال می‌کنند، در حالی که مخازن افقی برای موتورخانه‌هایی با محدودیت ارتفاع گزینه مناسب‌تری هستند.

آیا تنها حجم مخزن در انتخاب منبع کویل دار اهمیت دارد؟
خیر، علاوه بر حجم مخزن، سطح حرارتی کویل، ظرفیت تولید آب گرم، فشار کاری و کیفیت ساخت نیز از عوامل مهم در انتخاب منبع کویل دار محسوب می‌شوند.

پرسش و پاسخ منبع کویل دار

این مقاله توسط تیم مهندسی اول تاسیسات تهیه و توسط واحد مدیریت، بازبینی شده است.​​​​​​​
